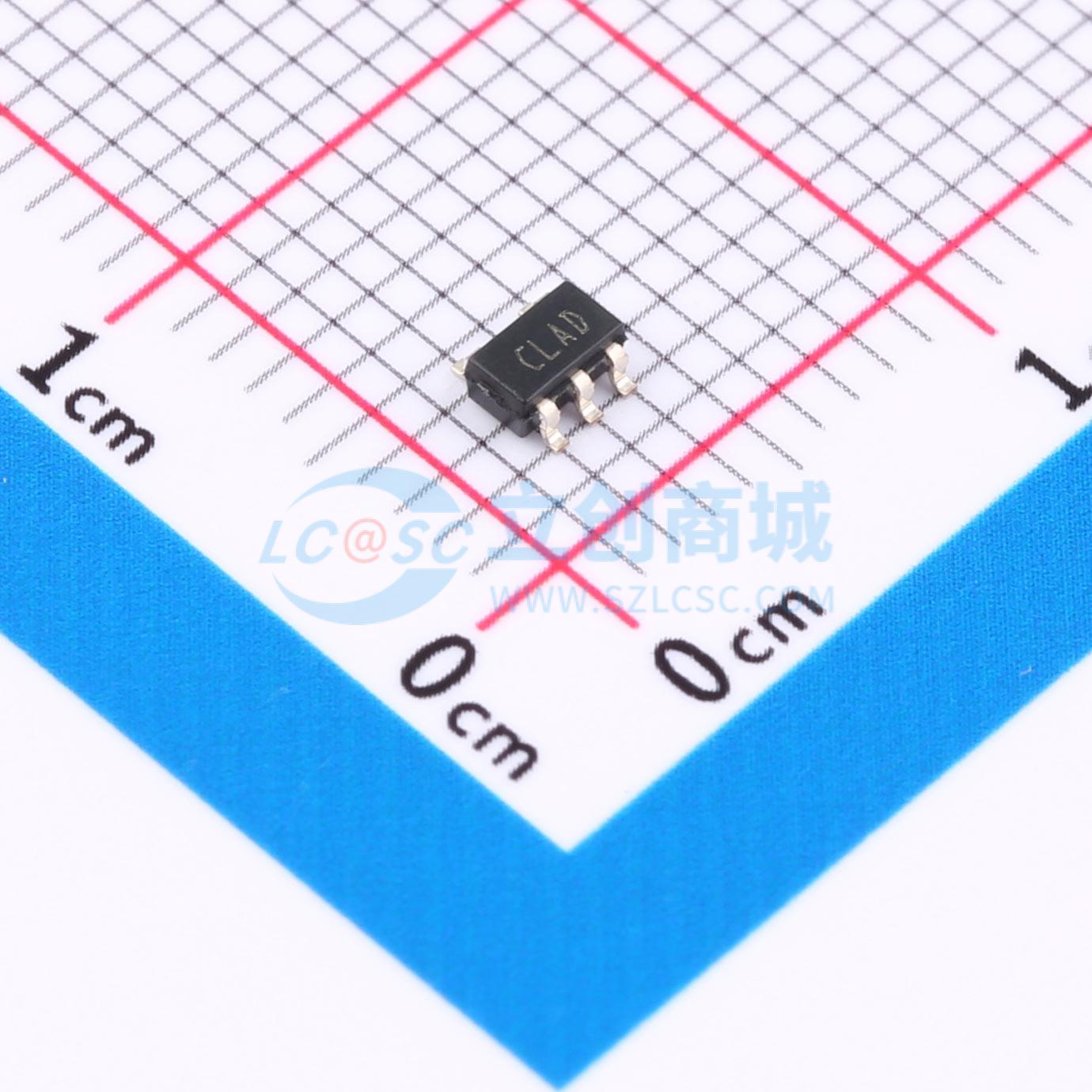

温馨提醒：图片仅供参考，商品以实物为准
LDCL015MR
150 mA无电容超低压降线性稳压器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：无需输入或输出电容。输入电压范围：1.8V 至 5.5V。极低压差：100mA 负载时为 50mV。输出电压精度：±2%。温度范围内输出电压容差：±3%。低噪声。应用：对空间敏感的应用。电池供电设备
- 品牌名称
- ST(意法半导体)
- 商品型号
- LDCL015MR
- 商品编号
- C2688676
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~5.4V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 52dB@(1kHz) | |
| 压差 | 50mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 40uVrms | |
| 特性 | 过热保护；短路保护；带使能 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LDCL015可在1.8 V至5.5 V的输入电压范围内提供最高150 mA的电流，典型压差为50 mV。无需输入或输出电容即可稳定工作。低静态电流、低噪声和无电容操作使其适用于低功耗电池供电应用，并可减小电路板尺寸。在低频下，典型电源抑制比为52 dB，在10 kHz时开始下降。使能逻辑控制功能可将LDCL015置于关断模式，将总电流消耗降至小于1 μA。该器件还具备短路恒流限制和热保护功能。典型应用包括手机、个人数字助理及类似的电池供电系统。
商品特性
- 无需输入或输出电容
- 输入电压范围为1.8 V至5.5 V
- 极低压差：100 mA负载下为50 mV
- 输出电压精度为±2%
- 输出电压随温度的容差为±3%
- 低噪声
- 保证输出电流为150 mA
- 提供固定和可调输出电压，从0.8 V起以100 mV为步进
- 内置电流和热限制
- 工作温度范围：-40 °C至125 °C
- SOT23 5引脚封装
应用领域
- 对空间敏感的应用
- 电池供电设备
- 无绳和移动电话
- 工业和医疗设备
- 便携式设备
