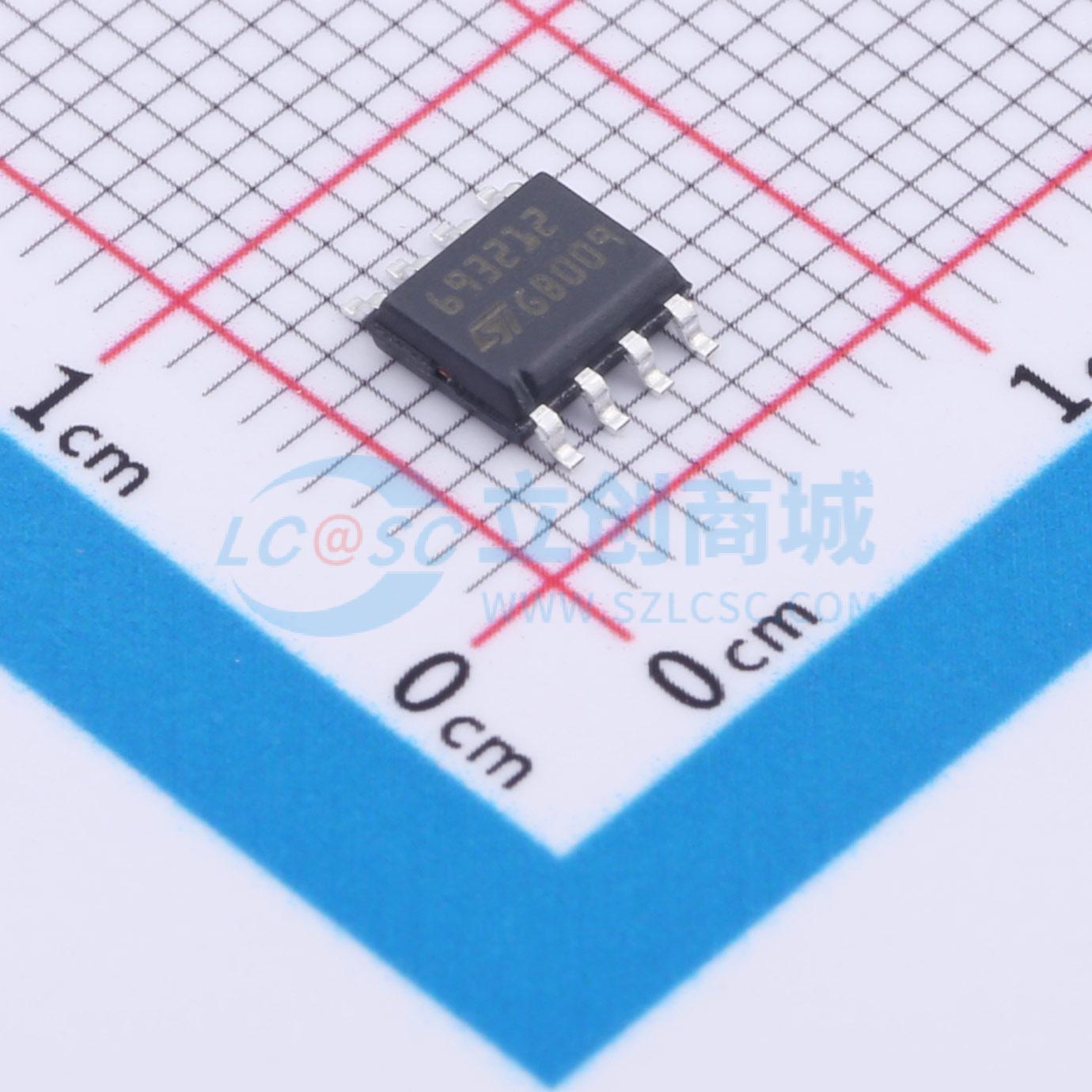

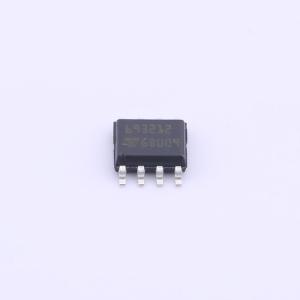

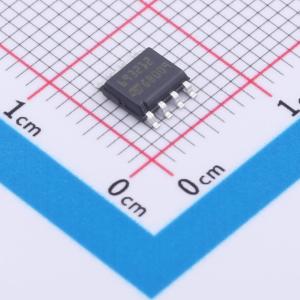

L6932H1.2TR

停产 L6932H1.2TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ST(意法半导体)
商品型号: L6932H1.2TR
商品编号: C2688682
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.271克(g)

商品参数

商品概述

L6932超低压降输出线性稳压器的工作电压范围为2V至14V，能够支持高达2A的输出电流。它采用内部50mΩ N沟道MOSFET设计，可用于板载DC-DC转换，节省空间、减少元件数量、降低噪声并减少功耗。 L6932H1.2为可调版本，输出电压范围为1.2V至5V，稳压精度为1%。上限电流限制固定在2.5A，可在短路情况下将电流控制在±8%以内。通过检测功率MOS管中的电流来限制功耗。该器件还具备热关断功能，可将内部温度限制在150℃，迟滞为20℃。L6932H1.2提供使能和电源正常指示功能。

商品特性

输入电压范围：2V至14V
最大rDS(on)：200mΩ
任何负载下的静态电流：200μA
出色的负载和线性调整率
输出电压可调范围：1.2V至5V
稳压精度：1%
短路保护
热关断
HSOP8封装

应用领域

主板
移动PC
手持仪器
PCMCIA卡
处理器I/O
芯片组和RAM供电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	静态电流(Iq)	200uA
	特性	短路保护；过热保护；PG脚
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	14V
	输出电压	1.2V~5V
	输出电流	2A
