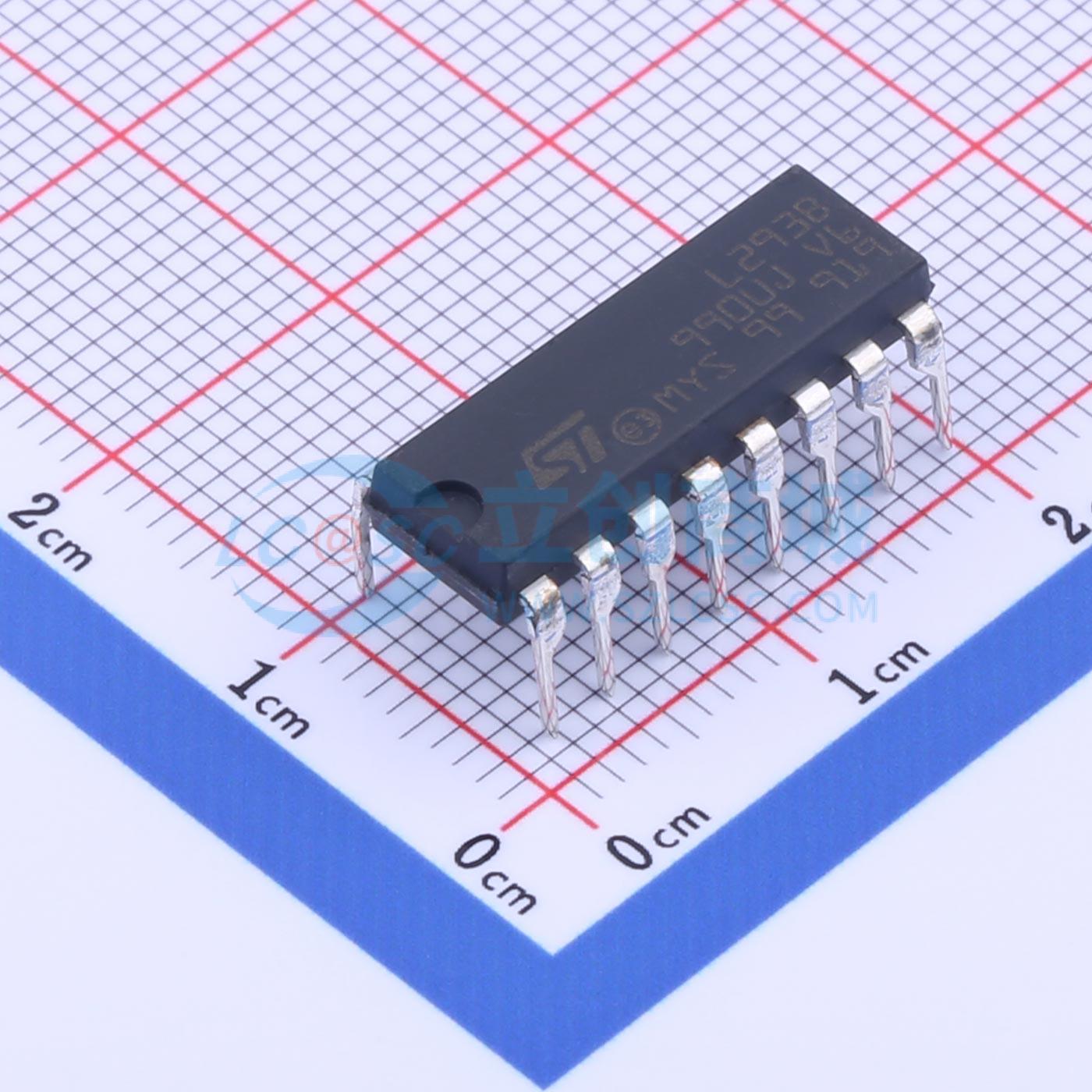

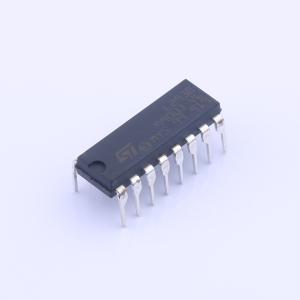

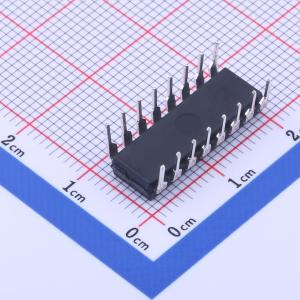

L293B
推挽式四通道驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L293B和L293E是四通道推挽式驱动器，每个通道的输出电流可达1A。每个通道由一个与TTL兼容的逻辑输入控制，每对驱动器（一个全桥）都配备一个禁止输入，用于关闭所有四个晶体管。逻辑电路有单独的电源输入，因此可以使用较低电压供电以降低功耗
- 品牌名称
- ST(意法半导体)
- 商品型号
- L293B
- 商品编号
- C2688689
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 2.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 2A | |
| 工作电压 | 4.5V~36V |
商品概述
L293B和L293E是四路推挽驱动器，每通道输出电流可达1A。每个通道由一个与TTL兼容的逻辑输入控制，每对驱动器（一个全桥）都配备一个禁止输入，可关闭所有四个晶体管。逻辑电路有单独的电源输入，因此可以使用较低电压供电以降低功耗。 此外，L293E具有用于开关模式控制的传感电阻器外部连接。 L293B和L293E分别采用16引脚和20引脚塑料DIP封装；两者都使用四个中间引脚将热量传导至印刷电路板。
商品特性
- 每通道输出电流1A
- 每通道峰值输出电流2A（非重复）
- 禁止功能
- 高抗噪性
- 独立逻辑电源
- 过温保护
