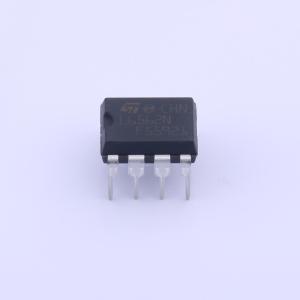

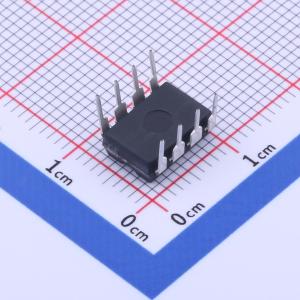

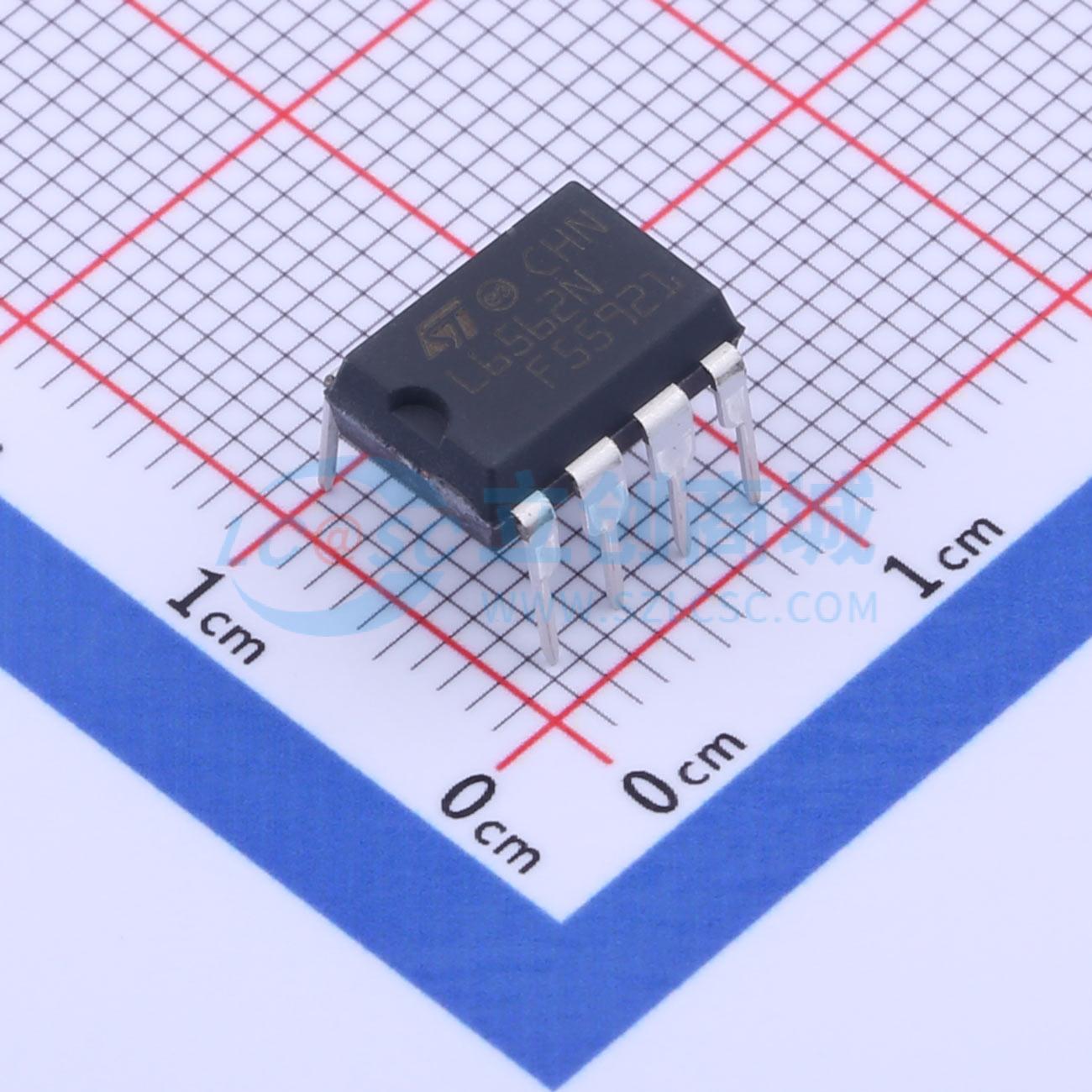

L6562N

L6562是一款工作在过渡模式（TM）的电流模式PFC控制器。它与前代产品L6561引脚兼容，性能有所提升。 高度线性的乘法器包含一个特殊电路，能够降低交流输入电流失真，即使在较大的负载范围内，也能实现宽范围市电运行，且总谐波失真（THD）极低。 输出电压通过电压模式误差放大器和精确的（在结温Tj = 25℃时精度为1%）内部电压基准进行控制。 该器件的功耗极低（启动前≤70 μA，运行时<4 mA），并具备适用于IC远程开关的禁用功能，这使其更易于符合节能标准（如蓝色天使、能源之星、能源2000等）。 有效的两级过压保护（OVP）功能，可安全处理启动时出现的过电压或负载断开导致的过电压。 图腾柱输出级能够提供600 mA的源电流和800 mA的灌电流，适用于驱动大型MOSFET或IGBT。结合其他特性，该器件是功率高达300W、符合EN61000 - 3 - 2标准的开关电源（SMPS）的优秀低成本解决方案。

• 采用BCD技术实现
• PFC预调节器的过渡模式控制
• 专有乘法器设计，使交流输入电流的总谐波失真（THD）最小
• 非常精确的可调输出过压保护
• 超低（≤70 μA）启动电流
• 低（≤4 mA）静态电流
• 扩展的IC电源电压范围
• 电流检测端集成片上滤波器
• 禁用功能
• 1%（在结温Tj = 25℃时）内部参考电压
• -600/+800 mA图腾柱栅极驱动器，具备欠压锁定（UVLO）下拉和电压钳位功能
• DIP - 8/SO - 8封装，符合环保标准

• 适用于以下设备的PFC预调节器：
  • 功率高达300W、符合IEC61000 - 3 - 2标准的开关电源（电视、台式电脑、显示器）
  • 高端AC - DC适配器/充电器
  • 入门级服务器和网络服务器
