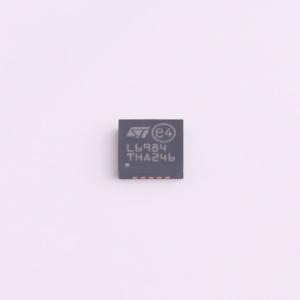

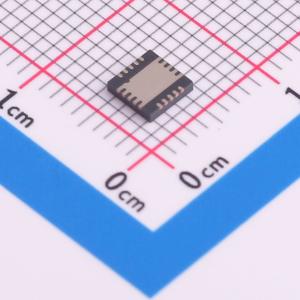

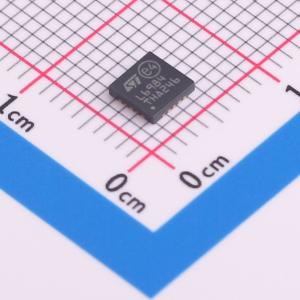

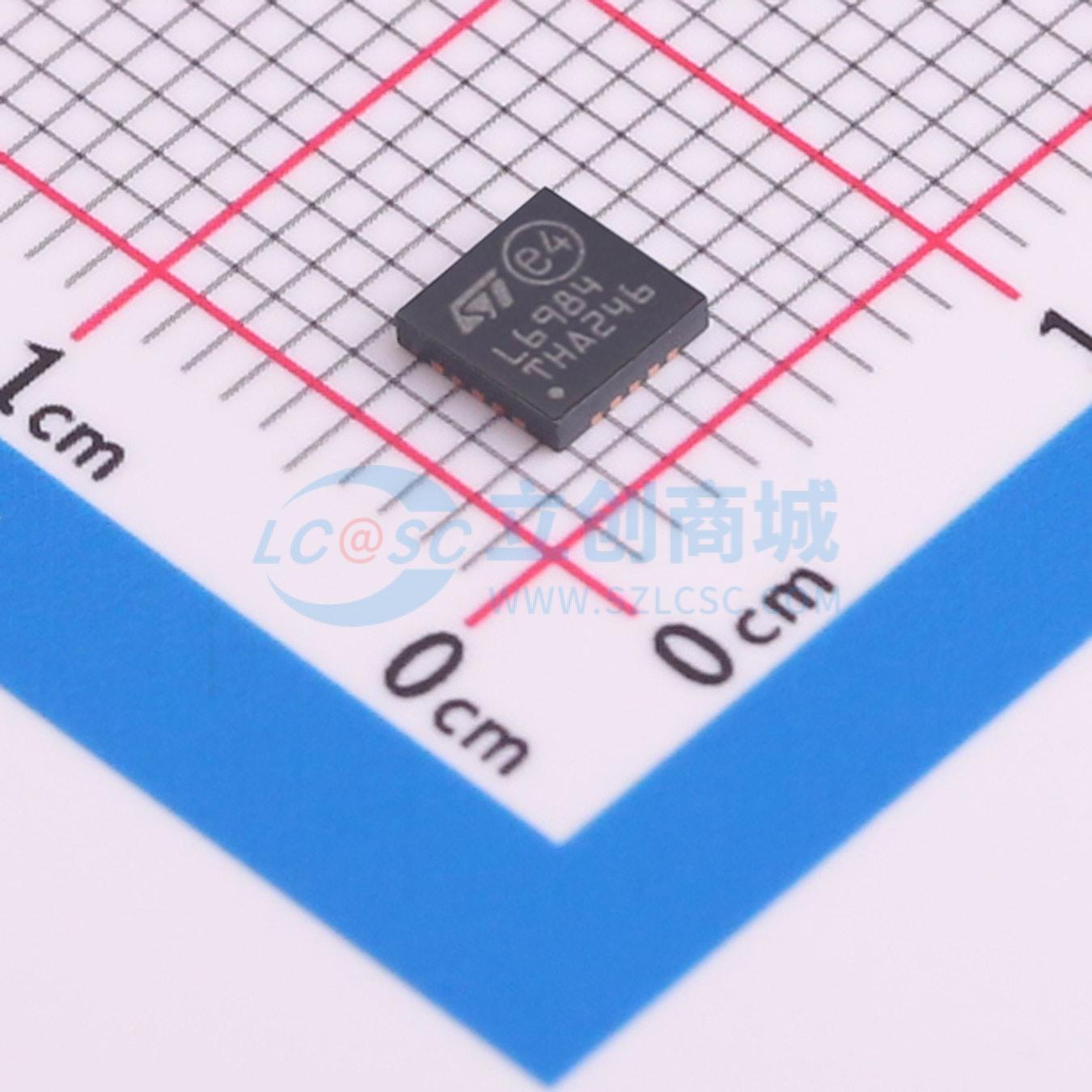

L6984TR

36V 400mA 同步降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L6984是一款同步降压开关稳压器,能够提供高达400mA的直流电流。其输入电压范围为4.5V至36V,输出电压可调范围为0.9V至3.3V。该器件支持低功耗模式（LCM）和低噪声模式（LNM）,并具有可调开关频率（250kHz至600kHz）。
品牌名称: ST(意法半导体)
商品型号: L6984TR
商品编号: C2688681
商品封装: VFDFPN-10(4x4)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

L6984是一款降压单片开关稳压器，能够提供高达400 mA的直流电流。输出电压可调范围从0.9 V起。固定3.3 V输出电压无需外部电阻分压器。“低功耗模式”（LCM）专为停车期间仍需工作的应用而设计，可在轻载时以可控的输出电压纹波实现最高效率。“低噪声模式”（LNM）使开关频率在负载电流范围内几乎保持恒定，适用于如汽车音响/传感器等对噪声要求较低的应用。PGOOD开集电极输出可在上电阶段实现输出电压排序。同步整流专为中重负载下的高效率而设计，高开关频率能力使应用尺寸更加紧凑。低端功率元件上的逐脉冲电流检测实现了有效的恒流保护。

商品特性

400 mA直流输出电流
4.5 V至36 V工作输入电压
同步整流
低功耗模式或低噪声模式
轻载时静态电流为75 μA（LCM，VOUT = 3.3 V）
关断时静态电流为13 μA
开关频率可调（250 kHz - 600 kHz）
输出电压从0.9 V起可调
3.3 V输出电压无需电阻分压器
VBias可在轻载时实现最高效率
350 mA谷值电流限制
恒定导通时间控制方案
PGOOD开集电极
热关断

应用领域

电池供电应用（LCM）
传感器（LNM）
电子计量

数据手册PDF

放大查看下载PDF

优惠活动

8.2折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	900mV~3.3V
	输出电流	400mA
	开关频率	250kHz~600kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	75uA
	开关管(内置/外置)	内置
	输出类型	可调
