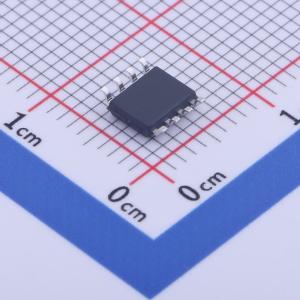

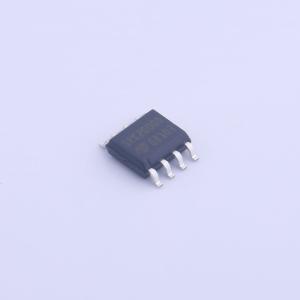

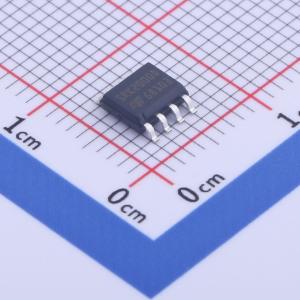

温馨提醒：图片仅供参考，商品以实物为准

SRK2000DTR

LLC谐振转换器同步整流智能驱动器

描述: SRK2000智能驱动器实现了一种专门用于LLC谐振转换器二次侧同步整流的控制方案，该转换器使用带有中心抽头二次绕组的变压器进行全波整流。它提供两个大电流栅极驱动输出，每个输出能够驱动一个或多个N沟道功率MOSFET。每个栅极驱动器都可单独控制，并且互锁逻辑电路可防止两个同步整流MOSFET同时导通。该IC中的控制方案允许每个同步整流器在相应的半绕组开始导通时开启，并在其电流降为零时关闭。该IC的一个独特特性是其智能自动睡眠模式。它能够检测转换器的低功率运行状态，并将IC置于低功耗睡眠模式，在此模式下栅极驱动停止，静态功耗降低。通过这种方式，在轻载情况下（此时同步整流不再有益），转换器效率得以提高。当IC识别到转换器的负载增加时，它会自动退出睡眠模式并重新启动开关操作。一个显著的特点是所需的外部元件数量极少。
品牌名称: ST(意法半导体)
商品型号: SRK2000DTR
商品编号: C2688662
商品封装: SO-8
包装方式: 编带
商品毛重: 0.212克(g)

商品参数

商品概述

SRK2000智能驱动器实现了一种专门用于LLC谐振转换器二次侧同步整流的控制方案，该转换器使用带有中心抽头二次绕组的变压器进行全波整流。它提供两个大电流栅极驱动输出，每个输出能够驱动一个或多个N沟道功率MOSFET。每个栅极驱动器都可单独控制，并且互锁逻辑电路可防止两个同步整流MOSFET同时导通。该IC中的控制方案允许每个同步整流器在相应的半绕组开始导通时开启，并在其电流降为零时关闭。该IC的一个独特特性是其智能自动睡眠模式。它能够检测转换器的低功率运行状态，并将IC置于低功耗睡眠模式，在此模式下栅极驱动停止，静态功耗降低。通过这种方式，在轻载情况下（此时同步整流不再有益），转换器效率得以提高。当IC识别到转换器的负载增加时，它会自动退出睡眠模式并重新启动开关操作。一个显著的特点是所需的外部元件数量极少。

商品特性

专为LLC谐振转换器优化的二次侧同步整流控制器
防止电流反向
安全管理负载瞬变、轻载和启动条件
轻载时的智能自动睡眠模式
用于N沟道MOSFET的双栅极驱动器，源极驱动电流为1 A，漏极驱动电流为3.5 A
工作电压范围为4.5至32 V
带迟滞的可编程欠压锁定（UVLO）
静态功耗为250 μA
工作频率高达500 kHz
采用SO - 8封装

应用领域

一体机电脑
高功率AC - DC适配器
符合80+/85+标准的ATX开关电源
符合90+/92+标准的服务器开关电源
工业开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	4.5V~32V
	耗散功率(Pd)	650mW

	属性	参数值
	最大占空比	40%
	工作温度	-40℃~+150℃
	反馈方式	副边反馈
