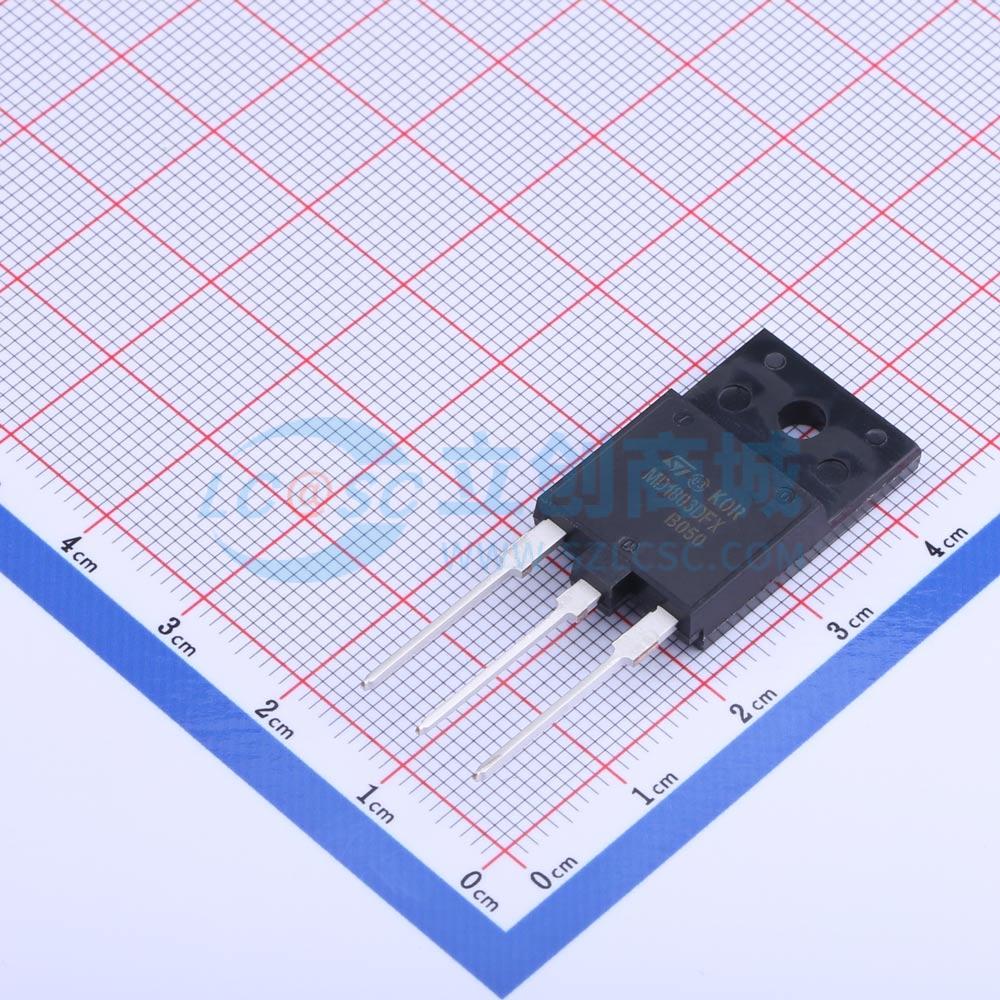

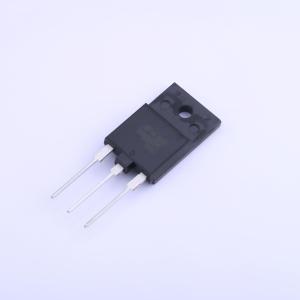

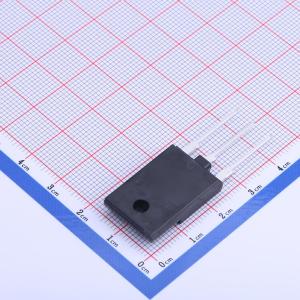

MD1803DFX
NPN 电流:10A 电压:700V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 标清CRT显示器的高压NPN功率晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- MD1803DFX
- 商品编号
- C2688666
- 商品封装
- ISOWATT-218FX
- 包装方式
- 管装
- 商品毛重
- 4.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 10A | |
| 集射极击穿电压(Vceo) | 700V | |
| 耗散功率(Pd) | 57W | |
| 直流电流增益(hFE) | 18 | |
| 特征频率(fT) | - |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 2mA | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 10V | |
| 数量 | 1个NPN | |
| 配置 | 独立式 |
商品概述
MD1803DFX采用平面技术中的扩散集电极，采用新型增强型高压结构。新的MD产品系列提高了硅效率，为水平偏转阶段带来了更新的性能。
商品特性
- 扩散集电极“增强代”
- 相对于工作温度变化性能更稳定
- 低基极驱动要求
- 工作集电极电流下hFE范围更窄
- 完全绝缘电源封装，符合UL标准
- 集成续流二极管
应用领域
- 电视的水平偏转输出
