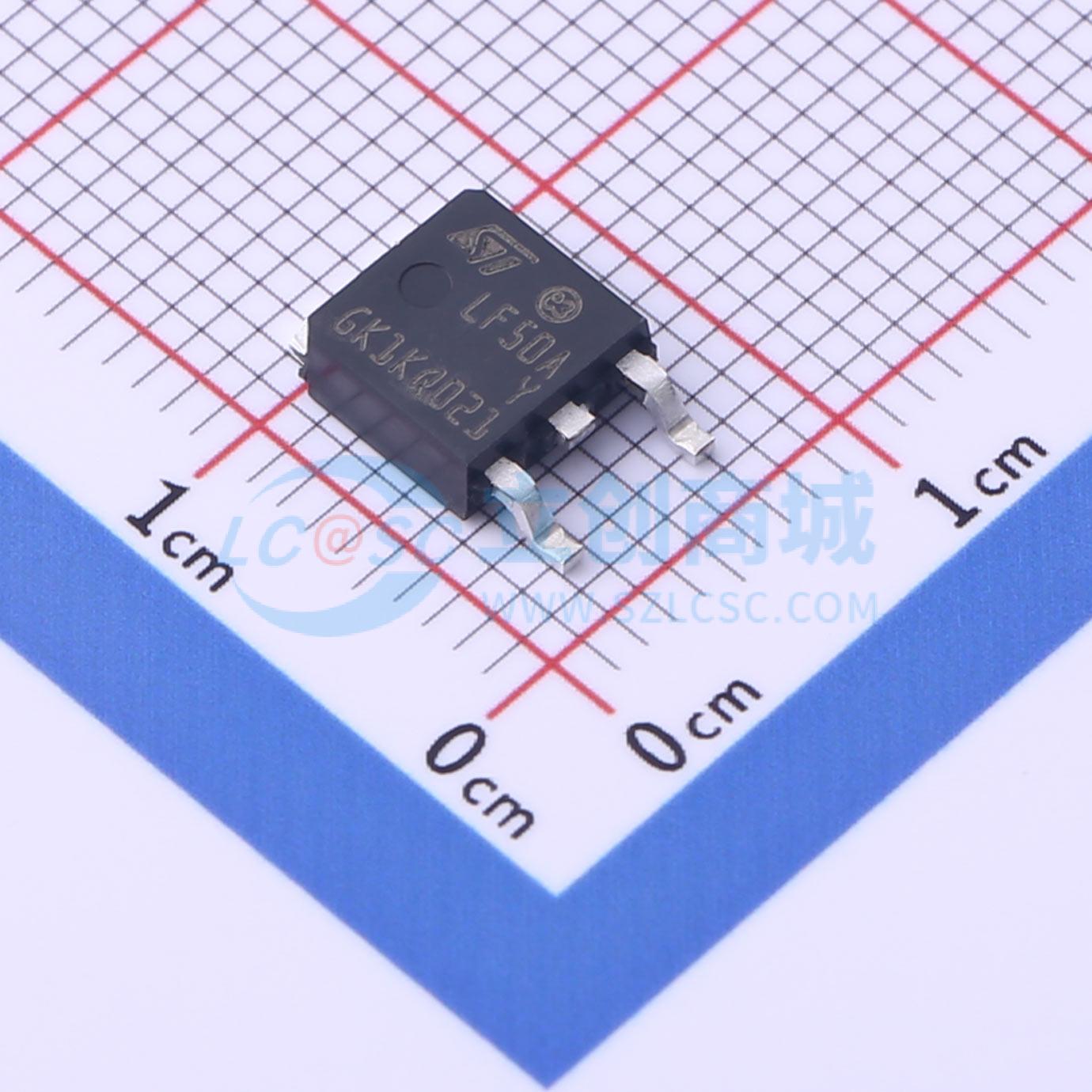

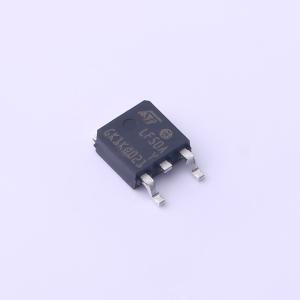

LF50ABDT-TRY
带抑制功能的极低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款非常低压差稳压器，有TO-220、TO-220FP、DPAK和PPAK封装，输出电压范围广泛。低电压降（0.45 V）和低静态电流使其特别适用于低噪声、低功耗应用，尤其是电池供电系统。在5引脚配置（PPAK）中，有一个关断逻辑控制功能（引脚2，与TTL兼容），这意味着当该器件用作本地稳压器时，电路板的一部分可以进入待机状态，从而降低总功耗。在三端配置中，器件具有相同的电气性能，但处于固定开启状态
- 品牌名称
- ST(意法半导体)
- 商品型号
- LF50ABDT-TRY
- 商品编号
- C2688670
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.489克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 16V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 76dB@(120Hz) | |
| 压差 | 200mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 500uA | |
| 噪声 | 50uV | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LFXX是一款极低压差稳压器，提供TO - 220、TO - 220FP、DPAK和PPAK封装，输出电压范围广泛。其低压差（0.45 V）和低静态电流使其特别适用于低噪声、低功耗应用，尤其适用于电池供电系统。在5引脚配置（PPAK）中，具备关断逻辑控制功能（引脚2，与TTL兼容）。这意味着当该器件用作局部稳压器时，电路板的一部分可以进入待机状态，从而降低总功耗。在三端配置中，该器件具有相同的电气性能，但处于固定开启状态。它仅需一个2.2 μF的电容即可实现稳定，节省了电路板空间和成本。LFXX有DPAK和PPAK封装的汽车级产品，其输出电压选项的商用部件编号在订购代码中显示。这些器件符合汽车市场规范AEC - Q100，工作温度范围为 - 40 ℃至125 ℃，并进行了统计测试PAT、SYL、SBL。
商品特性
- 极低的压差（0.45 V）
- 极低的静态电流（关断模式典型值50 μA，开启模式典型值500 μA）
- 输出电流高达500 mA
- 逻辑控制电子关断
- 输出电压为1.5、1.8、2.5、3.3、4.7、5、6、8、8.5、9、12 V
- 汽车级产品：DPAK和PPAK封装下输出电压为1.8 V、2.5 V、3.3 V、5.0 V、8.0 V、8.5 V
- 内部电流和热限制
- 仅需2.2 μF电容实现稳定
- 25 ℃时可选±1%（AB）、±1.5%（AC）或±2%（C）
- 电源电压抑制比：典型值80 dB
- 温度范围： - 40至125 ℃
