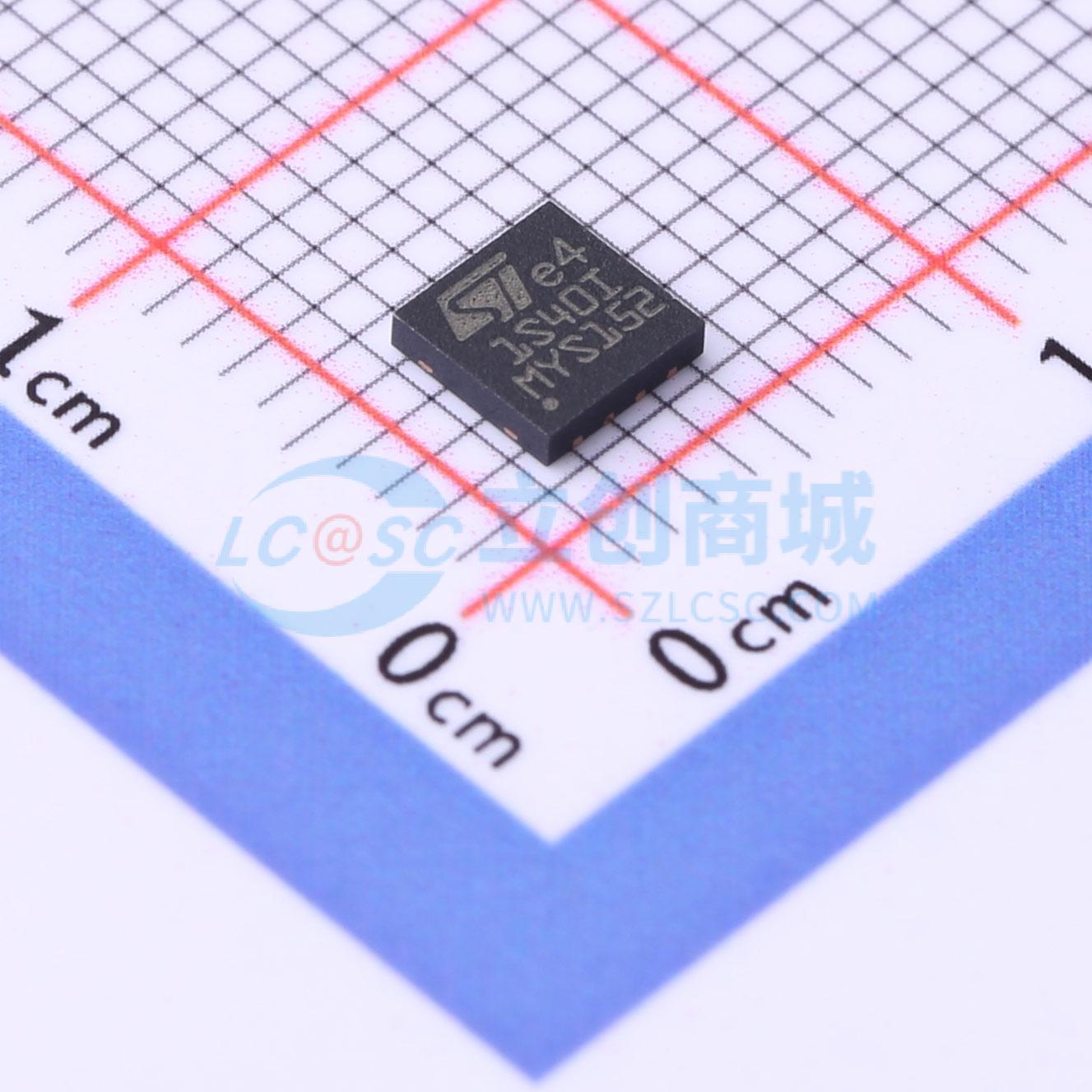

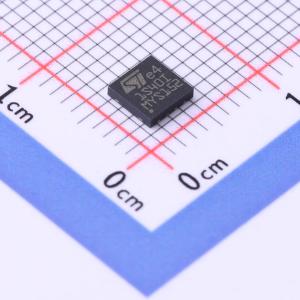

ST1S40IPUR

3A DC降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ST1S40 是一款内部补偿的3A DC降压开关稳压器,工作输入电压范围为4.0V至18V,输出电压可调范围为0.8V至VIN-。具有850kHz固定频率PWM同步降压功能,内置95mΩ高侧开关和69mΩ同步整流器,支持软启动和过流保护。
品牌名称: ST(意法半导体)
商品型号: ST1S40IPUR
商品编号: C2688660
商品封装: VFQFPN-8L(4x4)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ST1S40器件是一款内部补偿的850 kHz固定频率PWM同步降压稳压器。ST1S40的输入电压范围为4.0 V至18 V，可将输出电压调节至低至0.8 V，最高可达输入电压。 ST1S40集成了一个95 mΩ的高端开关和一个69 mΩ的同步整流器，可在极低输出电压下实现非常高的效率。采用内部补偿的峰值电流模式控制，以最少的元件数量提供了非常紧凑的解决方案。 ST1S40提供HSOP - 8、4 mm x 4 mm - 8引脚VFQFPN和标准SO8封装。

商品特性

3 A直流输出电流
4.0 V至18 V输入电压
输出电压可从0.8 V开始调节
850 kHz开关频率
内部软启动
集成95 mΩ和69 mΩ功率MOSFET
全陶瓷电容
使能功能
逐周期电流限制
电流折返式短路保护
提供HSOP - 8、VFQFPN4x4 - 8L和SO8封装

应用领域

μP/ASIC/DSP/FPGA内核及I/O电源
机顶盒、电视、DVD的负载点电源
光存储、硬盘驱动器、打印机、音频/显卡

数据手册PDF

放大查看下载PDF

优惠活动

5.6折

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	800mV~18V
	输出电流	3A
	开关频率	850kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.5mA
	开关管(内置/外置)	内置
	输出类型	可调
