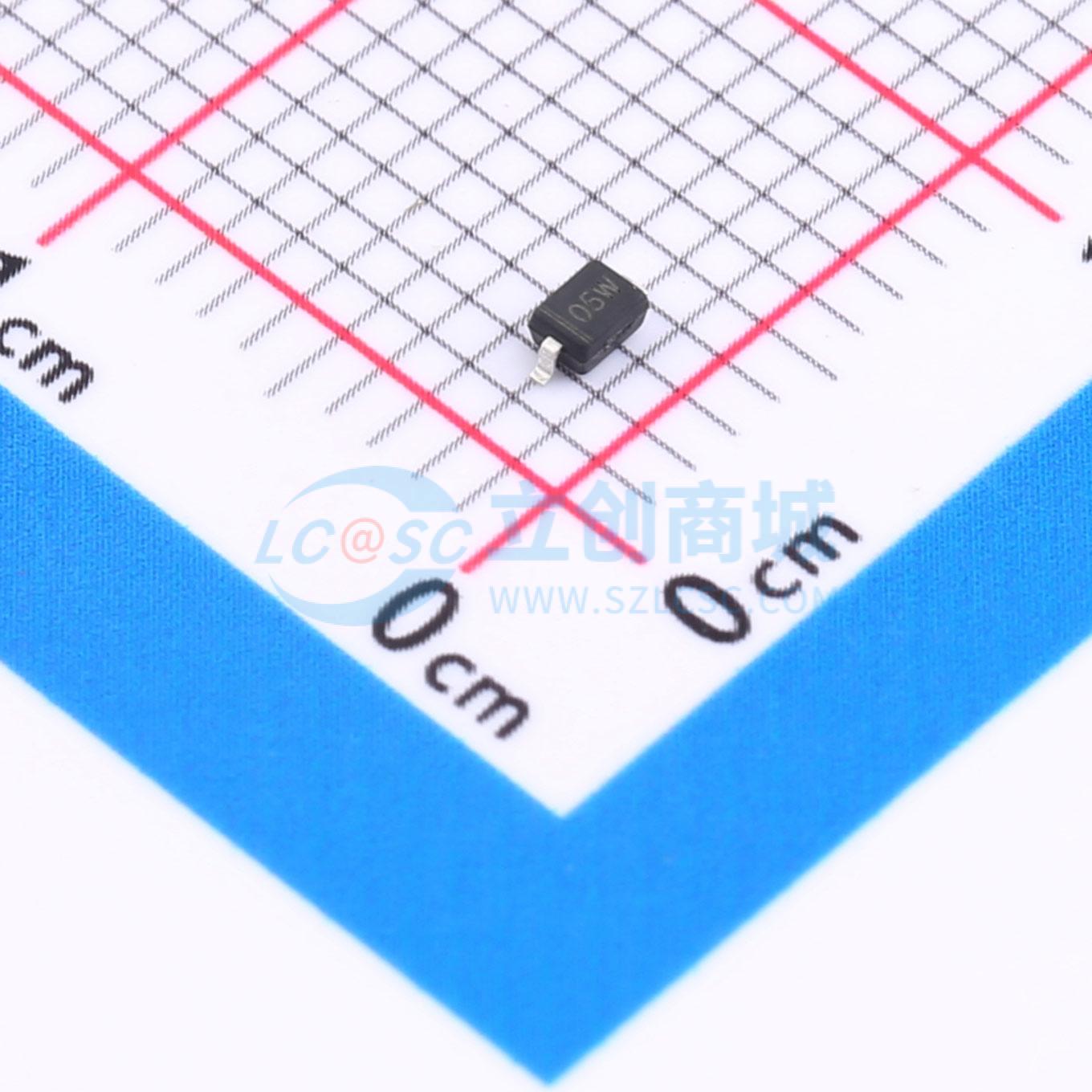

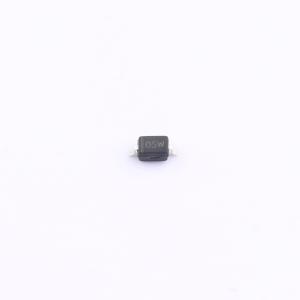

SD05
单向TVS 5V截止 峰值浪涌电流：1A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SDXX系列专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况
- 品牌名称
- WPMtek(维攀)
- 商品型号
- SD05
- 商品编号
- C2688121
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | 350W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 17uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS | |
| Cj-结电容 | 10pF |
商品概述
SDXX系列专为需要瞬态过电压保护能力的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。该系列专门设计用于保护连接到电源、数据和传输线路的敏感元件，使其免受由ESD、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。
商品特性
- 350W峰值脉冲功率（8/20μs）
- 保护一条数据或电源线
- 超低泄漏电流：纳安（nA）级别
- 关断电压：3.3V - 36V
- 超低钳位电压
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- 符合RoHS标准
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 网络和电信
- 串行和并行端口
- 外围设备
