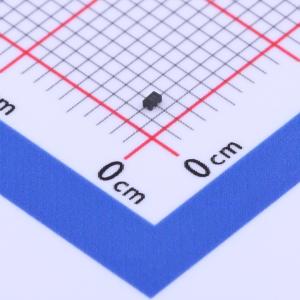

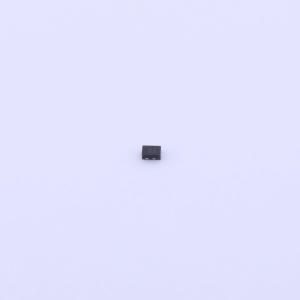

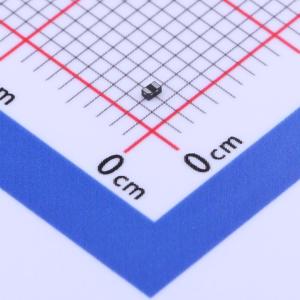

温馨提醒：图片仅供参考，商品以实物为准
CLAMP0561P1
双向ESD 5V截止 峰值浪涌电流：2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CLAMP0561P1是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，具有快速响应时间、极低电容和低静电放电钳位电压，是保护电压敏感数据和电源线的理想解决方案。CLAMP0561P1符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15KV，接触放电±8KV。它采用超小型1.0×0.6×0.5mm无铅DFN封装。其小尺寸和极低电容特性，使CLAMP0561P1成为保护手机、数码相机、音频播放器、数据接口及其他众多便携式应用的理想选择。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- CLAMP0561P1
- 商品编号
- C2688133
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
CLAMP0561P1是一款双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，具有快速响应时间、极低电容和低静电放电钳位电压的特点，是保护电压敏感数据和电源线的理想解决方案。CLAMP0561P1符合IEC 61000 - 4 - 2（ESD）标准，可承受±15kV空气放电和±8kV接触放电。它采用超小型1.0×0.6×0.5mm无铅DFN封装。小尺寸和极低电容特性使CLAMP0561P1成为保护手机、数码相机、音频播放器、数据接口及其他众多便携式应用的理想选择。
商品特性
- 超小型封装：1.0×0.6×0.5mm
- 保护一条数据或电源线
- 超低泄漏电流：纳安级
- 工作电压：5V
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±15kV 接触放电：±8kV
- IEC 61000 - 4 - 5（雷击）2A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、USB 2.0、液晶显示器
