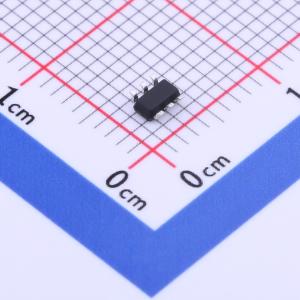

温馨提醒：图片仅供参考，商品以实物为准
CLAMP0504DT
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CLAMP0504DT是一款超低电容TVS阵列，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。CLAMP0504DT具有超低电容，典型值为0.2 pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±25 kV，接触放电±20 kV。它采用6引脚无铅SOT23封装。小尺寸、超低电容和高ESD浪涌能力的结合，使其非常适合用于USB 3.0、多媒体和其他高速端口等应用。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- CLAMP0504DT
- 商品编号
- C2688137
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
