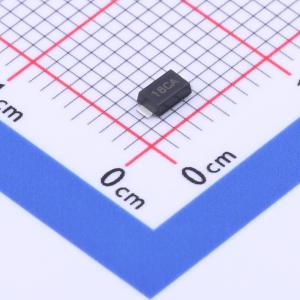

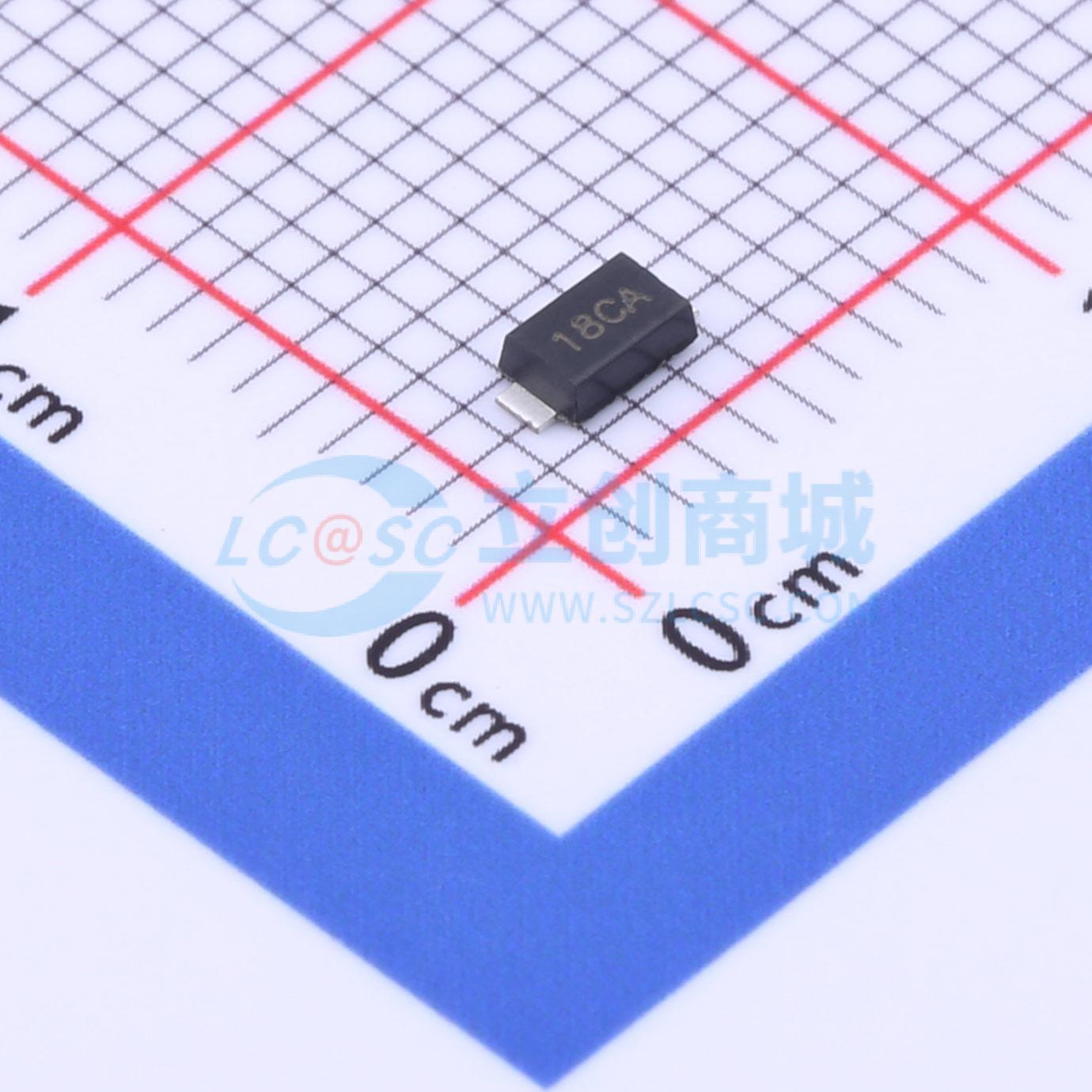

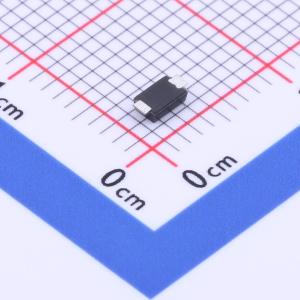

SMF18CA
双向TVS 18V截止 峰值浪涌电流：6.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：峰值功耗：在10 x 1000 μs脉冲下为200W。 薄型封装。 出色的钳位能力。 玻璃钝化结。 快速响应时间：通常从0V到最小击穿电压小于1ns。 当最小击穿电压高于15V时，典型反向电流小于1μA。 IEC 61000-4-2 ESD防护：空气放电30kV，接触放电30kV。 符合IEC 61000-4-2标准的数据线路ESD保护。 符合IEC 61000-4-4标准的数据线路EFT保护
- 品牌名称
- WPMtek(维攀)
- 商品型号
- SMF18CA
- 商品编号
- C2688149
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 29.2V | |
| 峰值脉冲电流(Ipp) | 6.8A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 22.1V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 峰值功耗200W，脉冲宽度为10×1000μs
- 薄型封装
- 出色的钳位能力
- 玻璃钝化结
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1ns
- 当最小反向击穿电压（VBR min）高于15V时，典型反向电流（IR）小于1μA
- 符合IEC 61000 - 4 - 2标准，静电放电（ESD）耐受能力为30KV（空气放电）、30KV（接触放电）
- 依据IEC 61000 - 4 - 2标准对数据线进行静电放电保护
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群（EFT）保护
