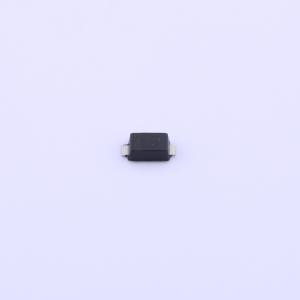

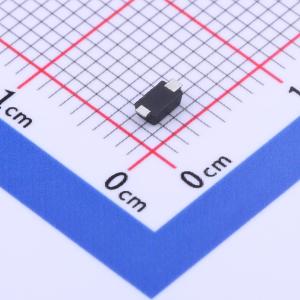

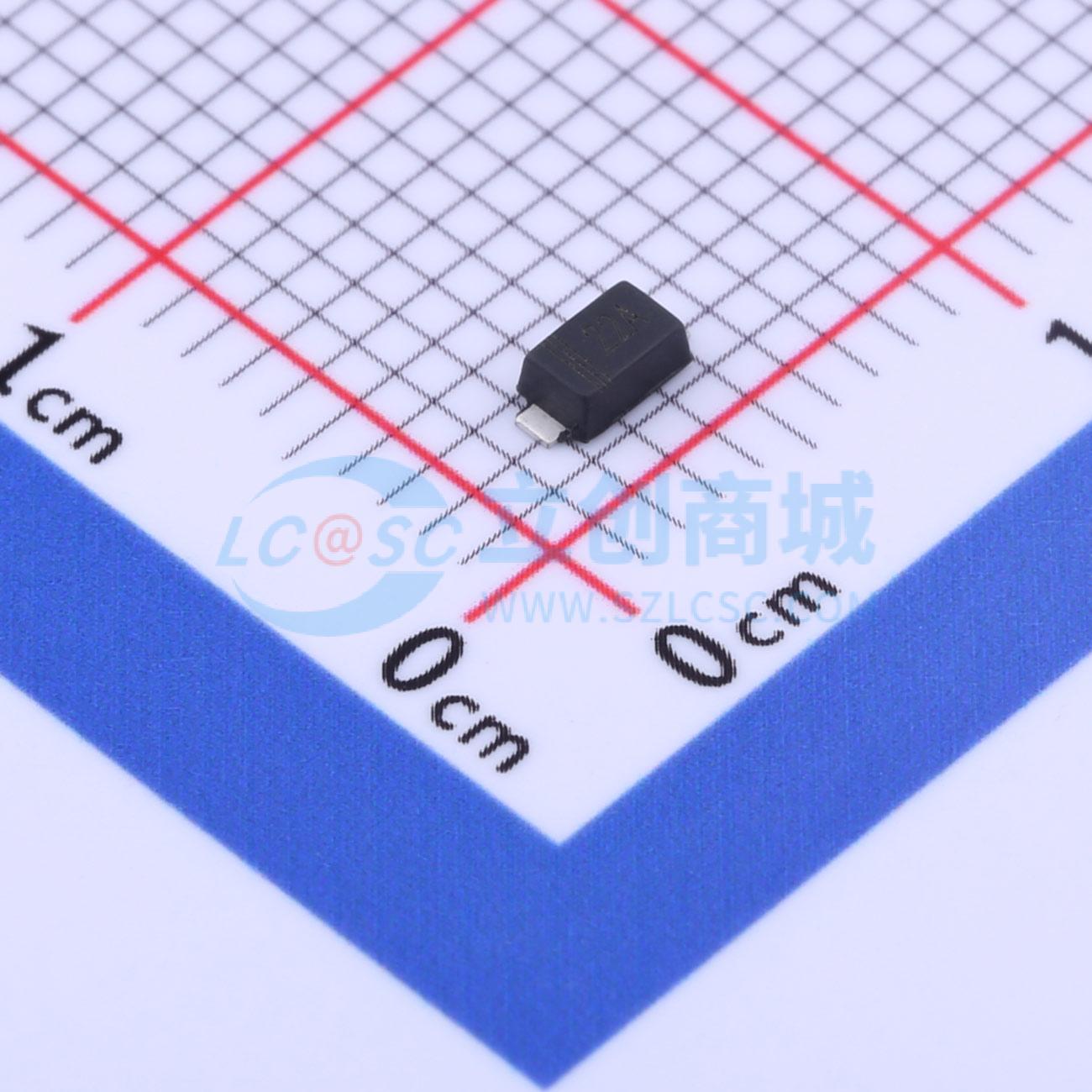

SMF22A
单向TVS 22V截止 峰值浪涌电流：5.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：峰值功耗：在10 x 1000 μs脉冲下为200W。 薄型封装。 出色的钳位能力。 玻璃钝化结。 快速响应时间：通常从0V到最小击穿电压小于1ns。 当最小击穿电压高于15V时，典型反向电流小于1μA。 IEC 61000-4-2 ESD防护：空气放电30kV，接触放电30kV。 符合IEC 61000-4-2标准的数据线路ESD保护。 符合IEC 61000-4-4标准的数据线路EFT保护
- 品牌名称
- WPMtek(维攀)
- 商品型号
- SMF22A
- 商品编号
- C2688151
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 5.6A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
