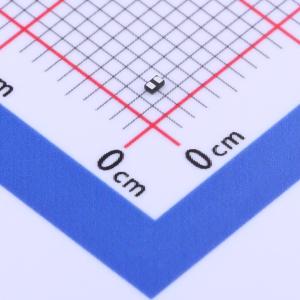

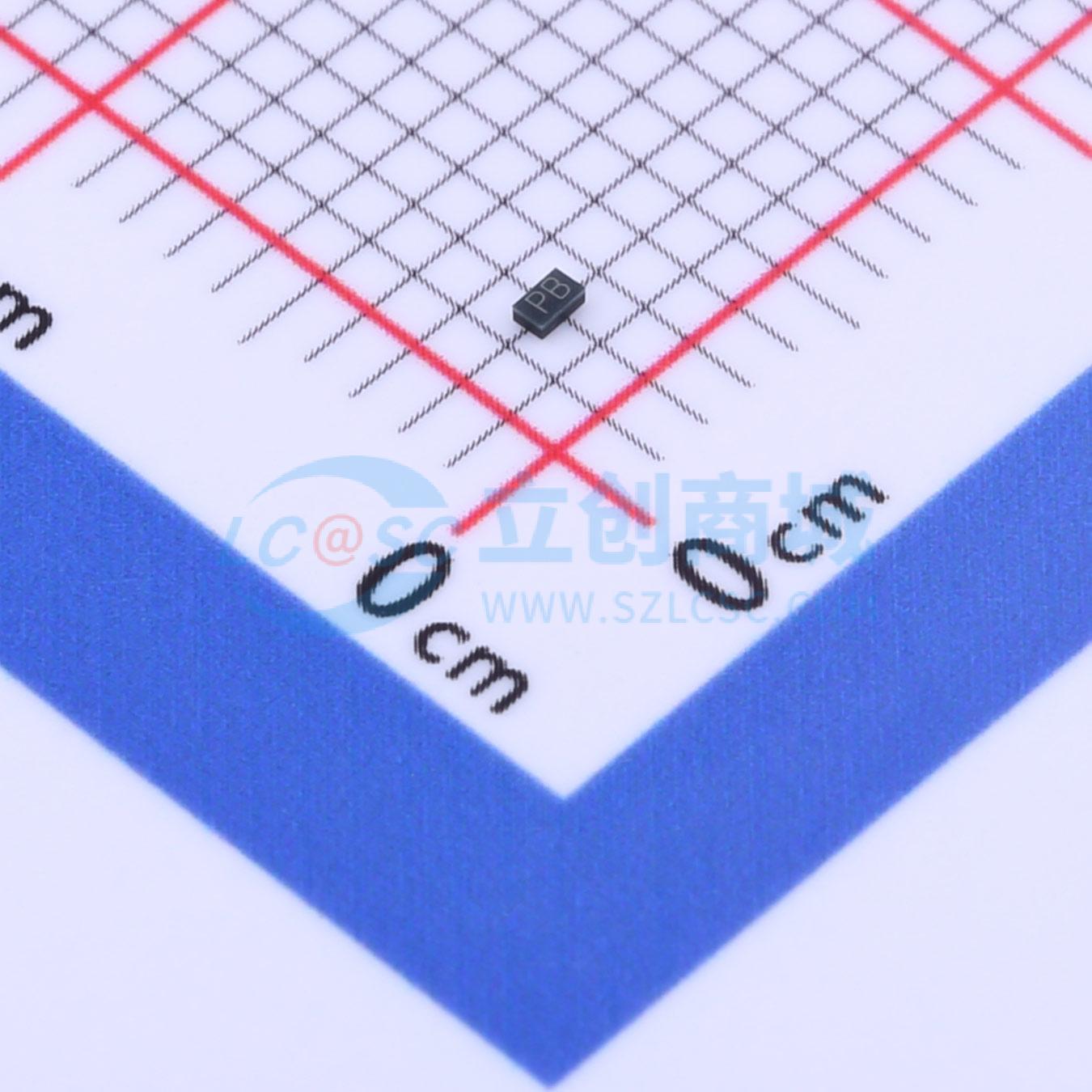

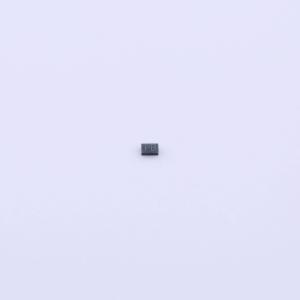

温馨提醒：图片仅供参考，商品以实物为准
WPE0521PZ
双向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WPE0521PZ 旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受 ESD 影响的设计提供了同类最佳的保护。由于其尺寸小巧，适用于手机、MP3 播放器、数码相机及其他许多对电路板空间要求严苛的便携式应用场景
- 品牌名称
- WPMtek(维攀)
- 商品型号
- WPE0521PZ
- 商品编号
- C2688139
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
WPE0521PZ旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求较高的便携式应用。它专门设计用于保护连接到数据和传输线路的敏感元件，免受ESD（静电放电）和EFT（电快速瞬变）引起的过电压影响。
商品特性
- 超小封装：1.0x0.6x0.5 mm
- 保护一条数据或电源线
- 超低泄漏：纳安（nA）级别
- 工作电压：5V
- 低钳位电压
- 两引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试：空气放电：± 30 kV，接触放电：± 30 kV
- IEC61000-4-5（浪涌）：8A（8/20μs）
- 符合RoHS标准
应用领域
- 数据线：USB1.0和VGA
- 串行和并行端口
- 笔记本电脑和手持设备
- 手机及配件
- 便携式仪器
- 外设
