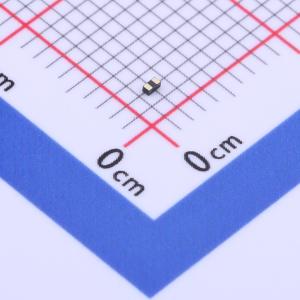

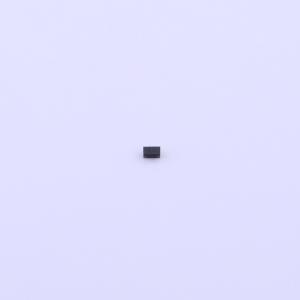

温馨提醒：图片仅供参考，商品以实物为准
CLAMP0551P1
双向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CLAMP0551P1采用威攀穿通工艺的TVS技术设计，旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和其他许多对电路板空间要求较高的便携式应用。该系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- CLAMP0551P1
- 商品编号
- C2688138
- 商品封装
- X1-DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 6.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品概述
CLAMP0551P1采用威攀穿通工艺TVS技术设计，用于保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了一流的保护。由于其尺寸小，适用于手机、MP3播放器、数码相机和其他许多对电路板空间要求较高的便携式应用。 该系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受ESD（静电放电）和EFT（电快速瞬变）引起的过电压影响。
商品特性
- 峰值功率耗散 - 60 W（8 x 20 μs波形）
- 关断电压：5.0V
- 高速接口低电容
- 可替代多层压敏电阻（MLV，0402）
- 保护I/O、VCC端口
- 低钳位电压
- 低泄漏电流：5nA
- 低电容
- 响应时间 < 1 ns
- 满足MSL 1要求
- 符合ROHS标准
- 威攀技术
应用领域
-串行和并行端口-笔记本电脑、台式机、服务器-投影电视-手机及配件-便携式仪器-外围设备
