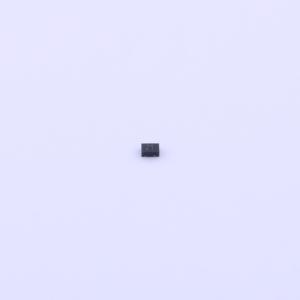

WPE0521

双向ESD 5V截止峰值浪涌电流：4.5A

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: WPE0521采用WPMTEK穿通工艺的瞬态电压抑制（TVS）技术设计，可保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低漏电流和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机及其他许多对电路板空间要求严苛的便携式应用
品牌名称: WPMtek(维攀)
商品型号: WPE0521
商品编号: C2688134
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

WPE0521P采用穿通工艺的TVS技术设计，可保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供一流的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求较高的便携式应用。此外，因其电容较低，还适用于高频设计，如USB 2.0高速、USB 3.0超高速、VGA、DVI、HDMI、eSATA和其他高速线路应用。该器件专门设计用于保护连接到数据和传输线路的敏感元件，免受ESD（静电放电）和EFT（电快速瞬变）引起的过电压影响。

商品特性

超小型封装：1.0x0.6x0.5 mm
超低电容：典型值0.3pF
至3.0GHz无插入损耗
工作电压：5V
低钳位电压
两引脚无引线封装
符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
  - 空气放电：±20kV
  - 接触放电：±20kV
- IEC61000-4-5（雷击）4A（8/20μs）
符合RoHS标准

应用领域

高速线路：USB1.0/2.0/3.0/3.1、VGA、DVI、SDI
高清多媒体接口（HDMI1.3/1.4/2.0）
串行和并行端口
笔记本电脑、台式机、服务器
外围设备
手机及配件
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	22V
	峰值脉冲电流(Ipp)	4.5A
	峰值脉冲功率(Ppp)	100W
	击穿电压	8.5V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.3pF
