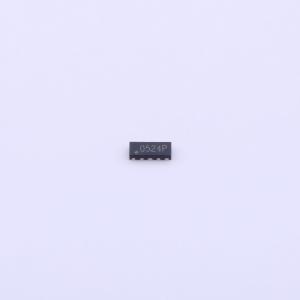

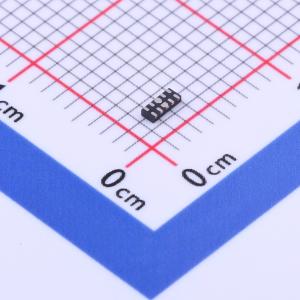

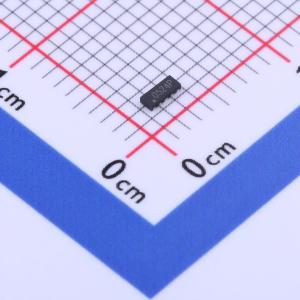

CLAMP0524P
双向ESD 5V截止 峰值浪涌电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CLAMP0524P 是一款超低电容 TVS 阵列，采用领先的单片硅技术，可实现快速响应时间和低 ESD 钳位电压，使其成为保护电压敏感高速数据线的理想解决方案。CLAMP0524P 具有超低电容，典型值为 0.3 pF，符合 IEC 61000 - 4 - 2（ESD）标准，空气放电 ±25 kV，接触放电 ±20 kV。它采用 10 引脚 2.5×1.0×0.5 mm 无铅 DFN 封装。直插式封装便于 PCB 布局，并能匹配走线长度，这对于保持高速差分线（如 USB 3.0 和 HDMI）之间的恒定阻抗至关重要。小尺寸、超低电容和高 ESD 浪涌保护能力使 CLAMP0524P 成为保护 HDMI、MDDI、USB3.0 等高速端口的理想选择。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- CLAMP0524P
- 商品编号
- C2688136
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 80W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
CLAMP0524P是一款超低电容的瞬态电压抑制（TVS）阵列，采用领先的单片硅技术，具有快速响应时间和低静电放电钳位电压，是保护电压敏感高速数据线的理想解决方案。CLAMP0524P具有超低电容，典型值为0.3pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±25kV，接触放电±20kV。它采用10引脚、2.5x1.0x0.5mm的无铅DFN封装。直插式封装便于PCB布局，并能匹配走线长度，这对于保持高速差分线（如USB 3.0和HDMI）之间的恒定阻抗至关重要。小尺寸、超低电容和高ESD浪涌保护能力使CLAMP0524P成为保护HDMI、MDDI、USB3.0和其他高速端口的理想选择。
商品特性
- 超低电容：典型值0.3pF（I/O到I/O）
- 超低泄漏电流：纳安级
- 低工作电压：5V
- 低钳位电压
- 最多可保护4条线路
- 无引脚直插式封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±25kV 接触放电：±20kV
- IEC61000 - 4 - 5（雷击）5A（8/20μs）
- 符合RoHS标准
应用领域
- HDMI 1.3 & 1.4、USB 2.0 & 3.0和MDDI端口
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
- PCI Express和串行SATA端口
