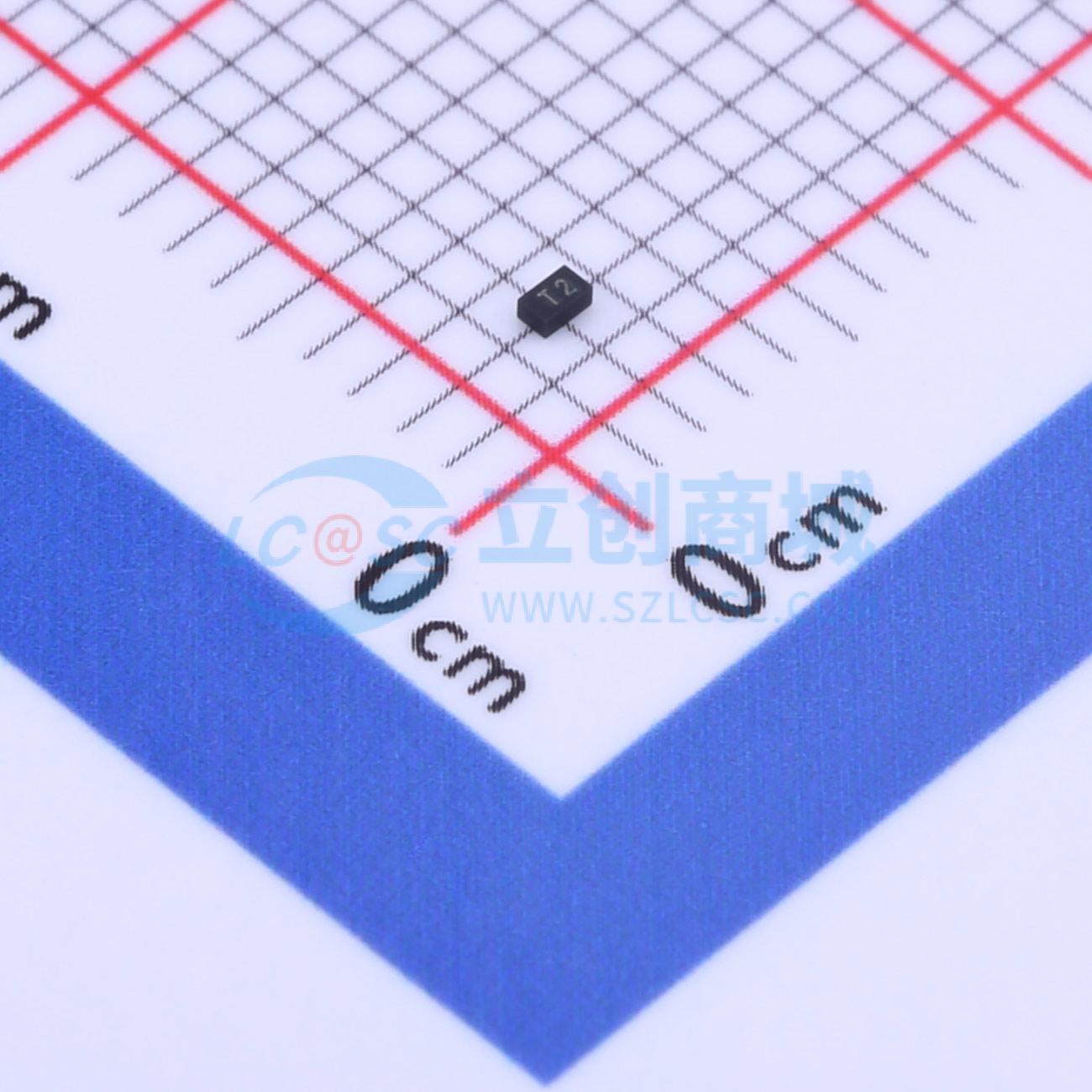

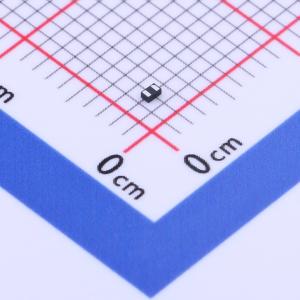

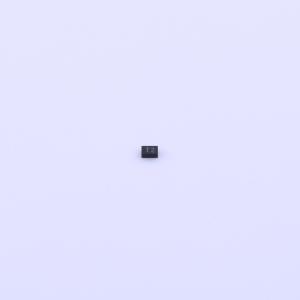

温馨提醒：图片仅供参考，商品以实物为准
CLAMP1211P
双向ESD 12V截止 峰值浪涌电流：15A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CLAMP1211P是一款12V双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。CLAMP1211P符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30 kV。该器件采用超小型1.0×0.6×0.5 mm无铅DFN封装。其尺寸小巧且具备高ESD浪涌保护能力，是保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- CLAMP1211P
- 商品编号
- C2688135
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 375W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
CLAMP1211P 是一款 12V 双向 TVS 二极管，采用领先的单片硅技术，提供快速响应时间和低 ESD 钳位电压，使其成为保护电压敏感数据线和电源线的理想解决方案。该器件符合 IEC 61000-4-2（ESD）标准，空气放电和接触放电等级均为 ±30kV。它采用超小型 1.0×0.6×0.5mm 无铅 DFN 封装。其小巧尺寸和高 ESD 浪涌保护能力使其成为保护手机、数码相机、音频播放器及许多其他便携式应用的理想选择。
商品特性
- 超小封装：1.0 × 0.6 × 0.5 mm
- 保护一条数据线或电源线
- 超低泄漏电流：nA 级
- 工作电压：12V
- 低钳位电压
- 2引脚无引线封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000-4-5（雷击）15A（8/20μs）
- 符合 RoHS 标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本及手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
