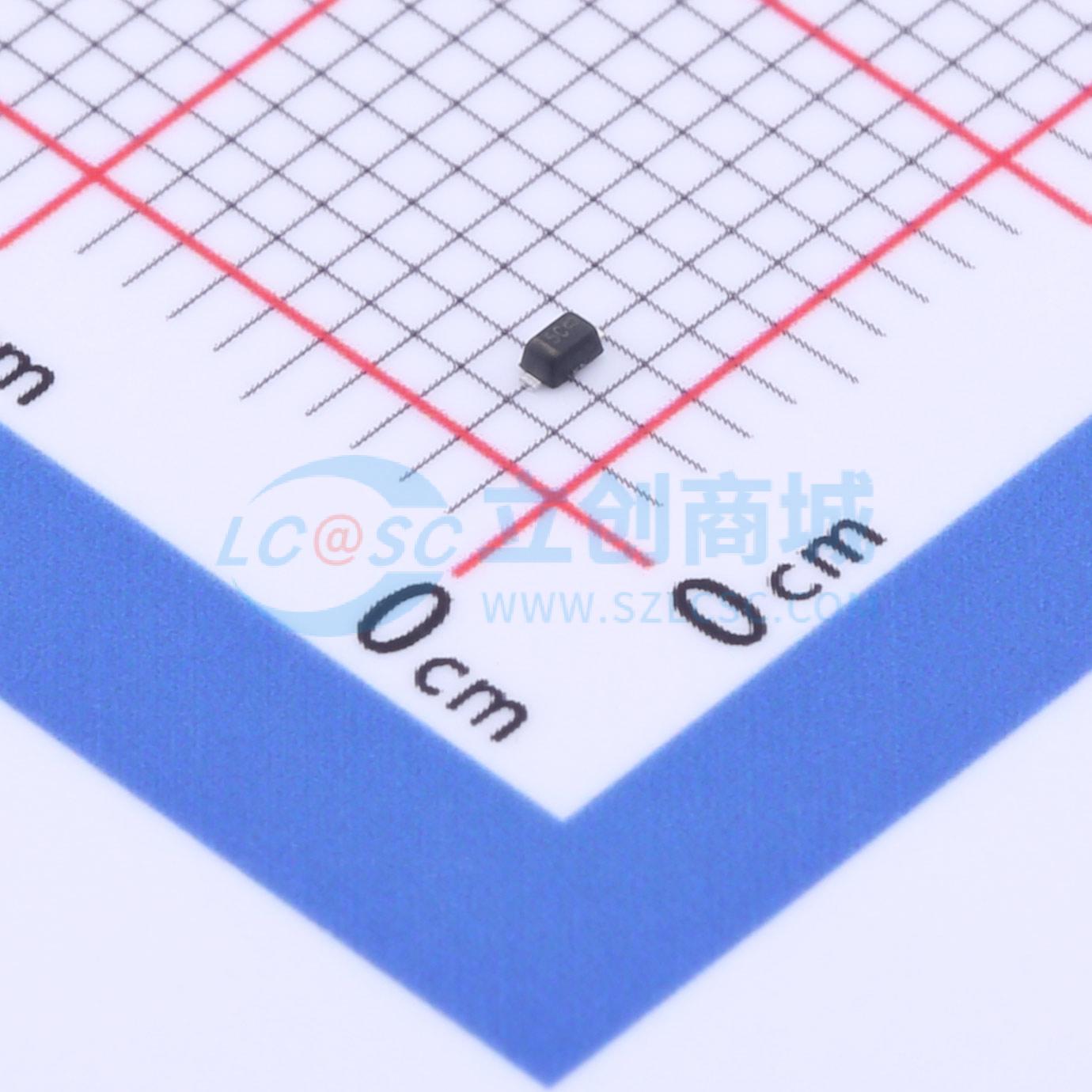

温馨提醒：图片仅供参考，商品以实物为准

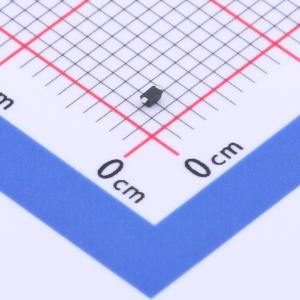

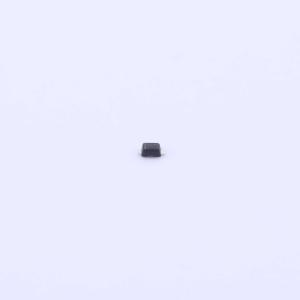

ESD5Z5C
双向ESD 5V截止 峰值浪涌电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 旨在保护对电压敏感的组件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其非常适合在电路板空间有限的设计中进行ESD保护。专门设计用于保护连接到数据和传输线的敏感组件，免受ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- ESD5Z5C
- 商品编号
- C2688129
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 128W | |
| 击穿电压 | 5.6V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | ESD |
商品概述
ESD5Z5C 旨在保护电压敏感元件免受静电放电 (ESD) 和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中静电放电保护的理想选择。 该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电 (ESD)、电缆放电事件 (CDE) 和电快速瞬变 (EFT) 引起的过电压的影响。
商品特性
- IEC61000-4-2 (ESD) ±15 kV（接触），±8 kV（空气）
- IEC61000-4-4 (EFT) 40A (5/50ns)
- 峰值功耗：128W (8/20μs)
- 保护一条 I/O 线路
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外围设备
