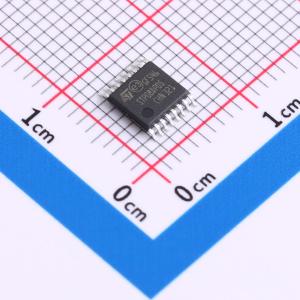

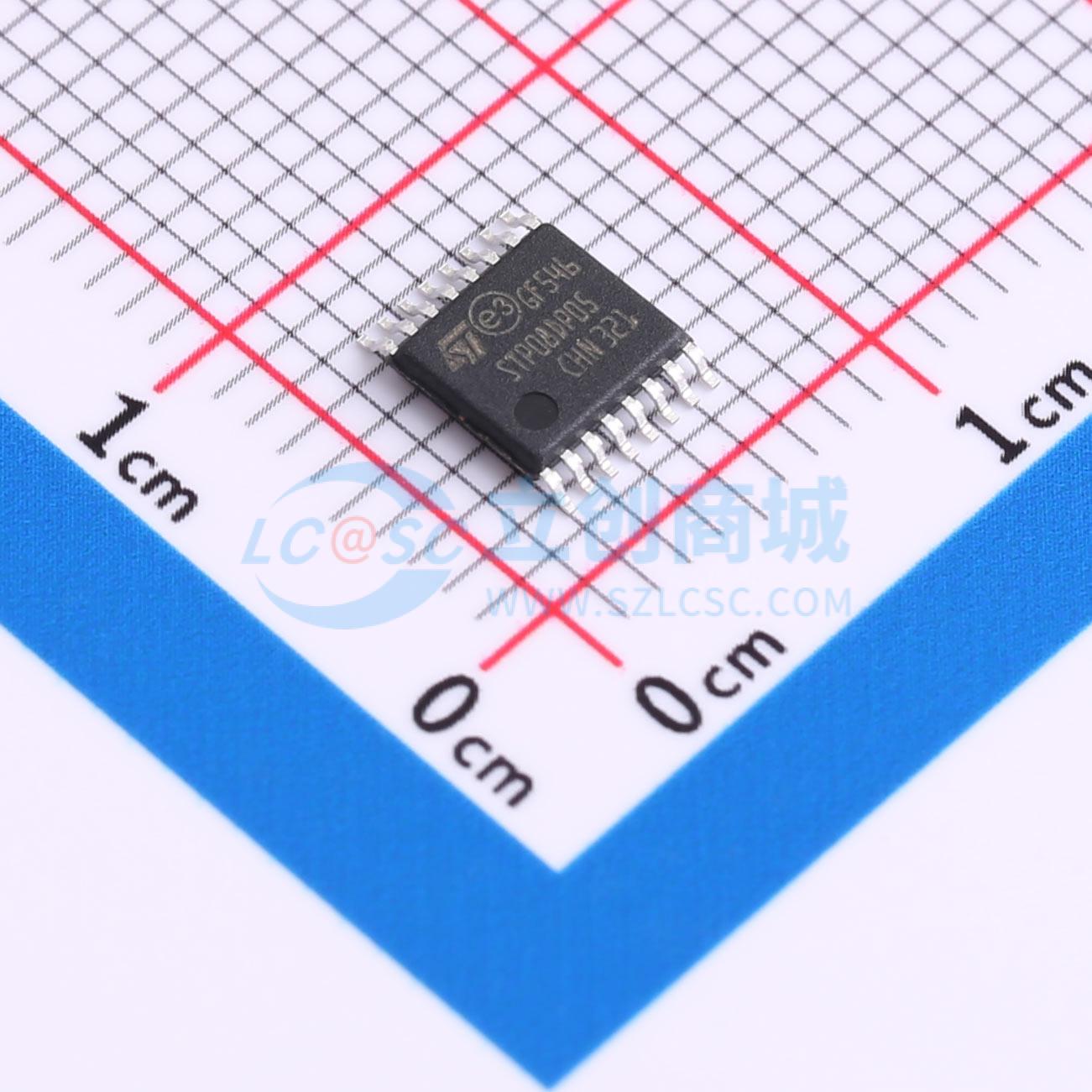

STP08DP05TTR

STP08DP05是一款单片、低电压、低串行输入、并行输出的移位寄存器，为一个8位D型存储寄存器提供数据。在输出级，八个输出端提供5 - 100 mA的恒定电流来驱动LED。STP08DP05在功能和封装上与STP8C/L596向后兼容，并通过输出端的开路和短路检测扩展了其功能。检测电路会检查输出线上可能出现的三种不同情况：对地短路、对VO短路或线路开路。检测结果被移入移位寄存器，并通过串行线路输出移出。检测功能的实现无需增加引脚数量，通过输出使能和锁存引脚（分别为DM1和DM2）的第二功能，一个专用的逻辑序列可使器件进入或退出检测模式。用户可通过一个外部电阻调节STP08DP05的输出电流，从而控制LED的亮度在0%至100%之间变化。此外，用户还可通过OE/DM2引脚将LED亮度从0%调节到100%。STP08DP05保证有20 V的输出驱动能力，允许用户串联更多的LED。3.3 V、30 MHz的高时钟频率也满足了3.3 V下大量数据传输的系统要求。3.3 V的电源电压非常适用于与任何3.3 V微控制器接口的应用。

• 低至0 V的低电压电源
• 通过外部电阻调节输出电流
• 3.3 V和开漏输出
• 30 MHz时钟
• 采用高热效率TSS封装
• ESD保护
