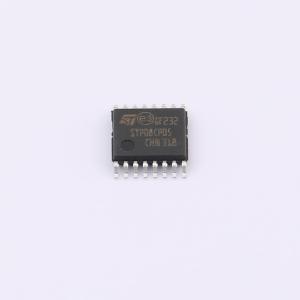

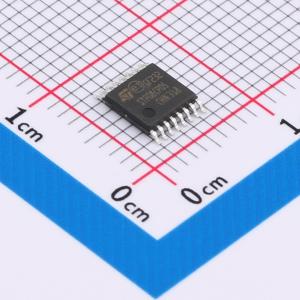

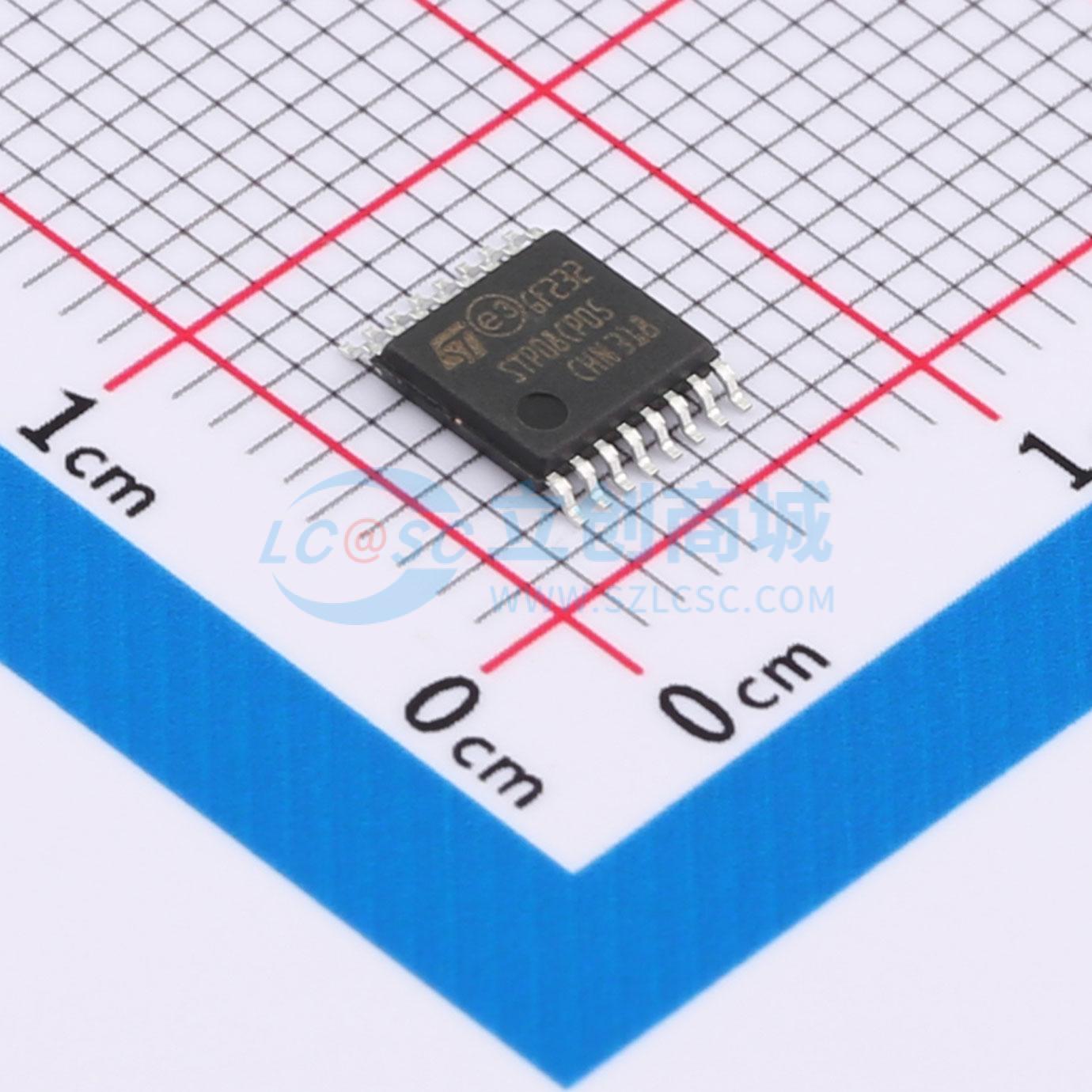

STP08CP05TTR

STP08CP05是一款单片、低压、低电流的8位移位寄存器，专为LED面板显示器设计。STP08CP05包含一个8位串行输入、并行输出的移位寄存器，可以存储8位D型数据。在输出阶段，设计了八个稳压电流源，以提供5-100 mA的恒定电流来驱动LED。输出电流设置时间为5 μs（典型值），从而提高了系统性能。STP08CP05在功能和封装上与STP8C/L596向后兼容。通过外部电阻，用户可以调整STP08CP05的输出电流，控制LED亮度强度从0%到100%。STP08CP05保证20 V的输出驱动能力，允许用户串联连接多个LED。30 MHz的高时钟频率也满足了系统对大数据量传输的需求。3.3 V的工作电压对于与任何3.3 V微控制器接口的应用非常有用。
