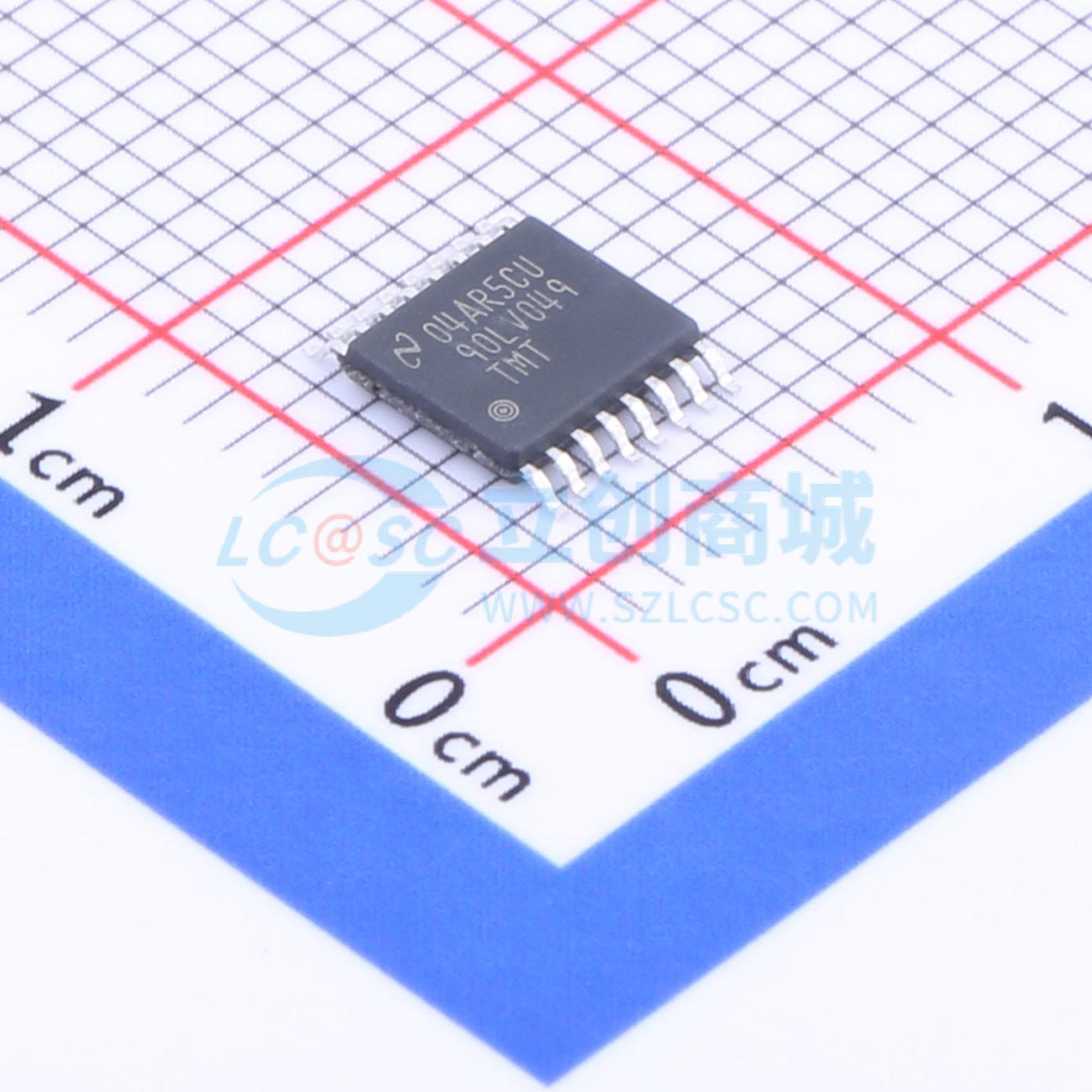

DS90LV049TMTX/NOPB

DS90LV049 3V LVDS双线驱动器带双线接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有高达400Mbps切换率，适用于超低功耗、高噪声免疫和高数据吞吐量的应用。设备支持LVDS技术。
品牌名称: TI(德州仪器)
商品型号: DS90LV049TMTX/NOPB
商品编号: C2671003
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

DS90LV049是一款双路CMOS直通式差分线路驱动接收器组合，采用低压差分信号LVDS技术，可支持超过400Mbps的数据速率，专为需要超低功耗、出色抗干扰能力和高数据吞吐量的场景设计。该器件的驱动器可接收LVTTL/LVCMOS信号并将其转换为LVDS信号，接收器可接收LVDS信号并将其转换为3V CMOS信号。LVDS输入缓冲带有内部故障安全偏置，当接收器输入悬空时，可将输出置于已知的高电平状态。支持三态功能，可在器件未使用时进入低空闲功耗状态，使能端经与逻辑运算共同控制三态输出，所有四个门电路共用使能。器件内置有限的ESD保护，储存和操作过程中需采取措施防止静电损坏MOS门电路。驱动器为电流模式器件，仅在输出端接电阻负载时可符合规格正常工作。

商品特性

最高支持400Mbps切换速率
直通引脚排列简化PCB布线
驱动器通道间偏斜典型值为50ps
接收器通道间偏斜典型值为50ps
采用3.3V单电源设计
具备三态输出控制功能
接收器输入带有内部故障安全偏置
低功耗，3.3V静态功耗为70mW
掉电时LVDS输出呈高阻态
符合TIA/EIA-644-A LVDS标准
工作温度范围为-40℃至+85℃
提供薄型16引脚TSSOP封装
输出负载电阻典型范围为100Ω至110Ω

应用领域

需要超低功耗的差分信号传输场景
需要高抗干扰能力的高速信号传输场景
需要高数据吞吐量的信号传输场景

	属性	参数值
	商品目录	LVDS芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；LVCMOS
	功能特性	低功耗待机/失效自动关断；故障安全
