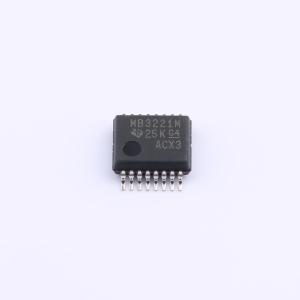

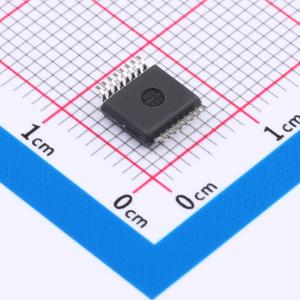

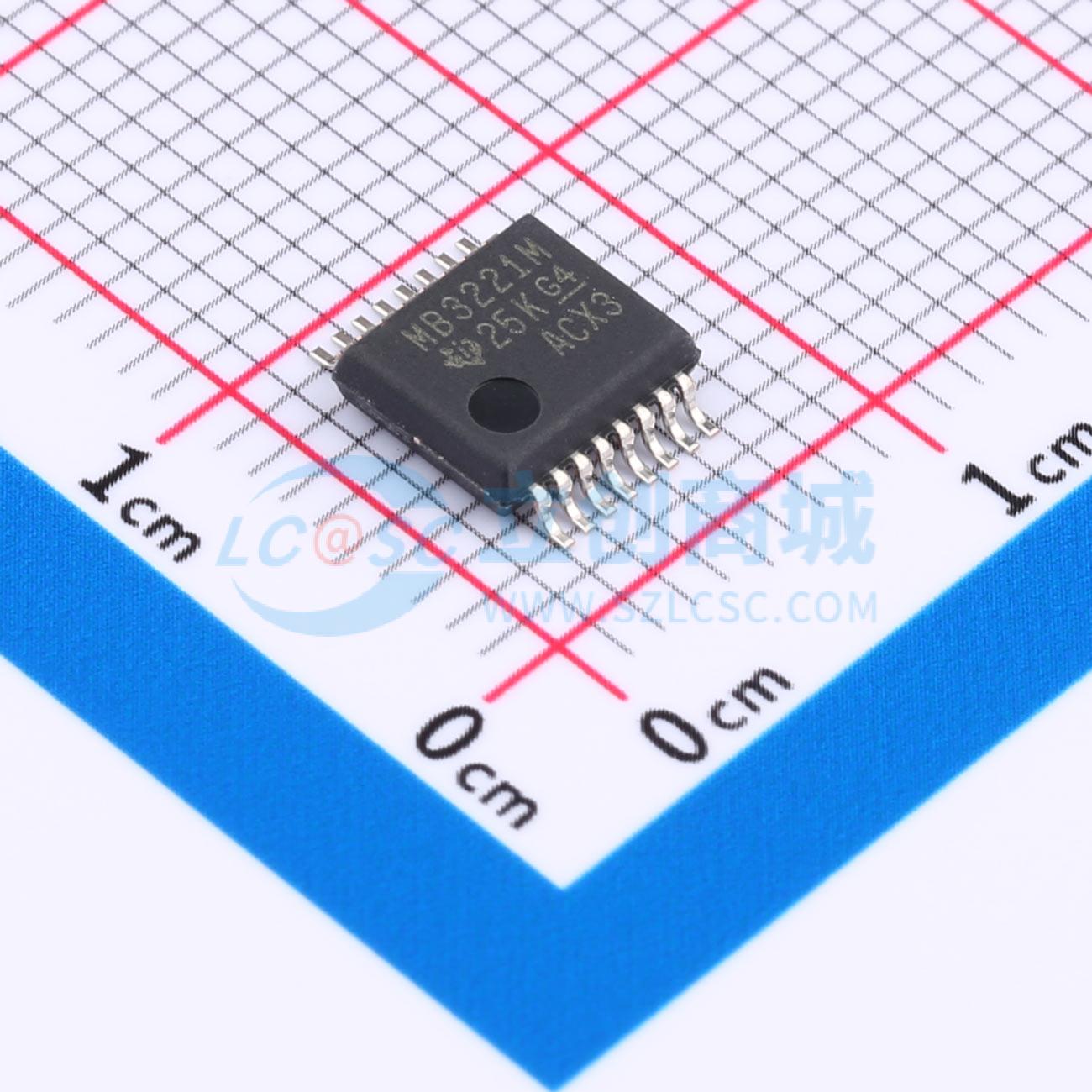

MAX3221MDBREP

3V至5.5V单通道RS-232线驱动器/接收器，带±15kV ESD保护

描述: 该芯片是一款3V至5.5V单通道RS-232线驱动器/接收器，具有±15kV ESD保护。支持自动关机功能，适用于电池供电、手持设备和便携式设备等应用。
品牌名称: TI(德州仪器)
商品型号: MAX3221MDBREP
商品编号: C2671021
商品封装: SSOP-16-208mil
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

MAX3221由一个线路驱动器、一个线路接收器和一个双电荷泵电路组成，引脚间（包括GND的串口连接引脚）具备±15 kV的ESD保护。该器件符合TIA/EIA - 232 - F标准要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件采用3 V至5.5 V单电源供电。这些器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30 V/μs。当串口不工作时，可使用灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能生效。在此工作模式下，如果器件在接收器输入端未检测到有效的RS - 232信号，则驱动器输出将被禁用。如果FORCEOFF置为低电平且使能（EN）为高电平，则驱动器和接收器均关闭，电源电流降至1 μA。断开串口或关闭外设驱动器会触发自动掉电状态。当FORCEON和FORCEOFF均为高电平时，可禁用自动掉电功能。启用自动掉电功能后，当有效信号施加到接收器输入端时，器件会自动激活。若接收器输入端存在RS - 232信号，INVALID输出端会通知用户。如果接收器输入电压大于2.7 V或小于 - 2.7 V，或者在 - 0.3 V至0.3 V之间的持续时间小于30 μs，则INVALID为高电平（有效数据）。如果接收器输入电压在 - 0.3 V至0.3 V之间的持续时间超过30 μs，则INVALID为低电平（无效数据）。

商品特性

受控基线——单一组装/测试地点、单一制造地点
扩展温度性能范围为 - 55℃至125℃
增强型制造资源缩减（DMS）支持
增强型产品变更通知
合格认证记录
采用人体模型（HBM）时，RS - 232总线引脚ESD保护超过±15 kV
符合或超过TIA/EIA - 232 - F和ITU v.28标准要求
采用3 V至5.5 V电源供电
最高工作速率可达250 kbit/s
一个驱动器和一个接收器
低待机电流……典型值为1 μA
外部电容……4×0.1 μF
采用3.3 V电源时可接受5 V逻辑输入
替代高速引脚兼容器件（1 Mbit/s）——SNx5C3221
自动掉电功能可自动禁用驱动器以节省功耗

应用领域

电池供电、手持和便携式设备
个人数字助理（PDA）和掌上电脑
笔记本电脑、超便携笔记本和膝上型电脑
数码相机
移动电话和无线设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	数据速率	250Kbps

	属性	参数值
	工作电压	3.3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-55℃~+125℃
	静态电流	1uA
