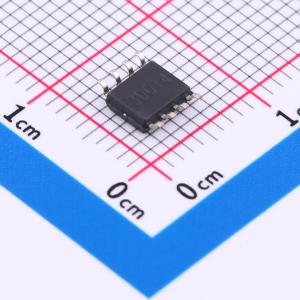

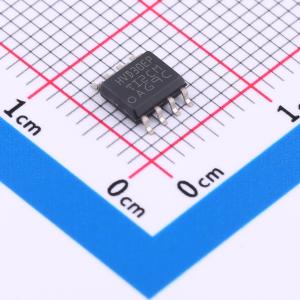

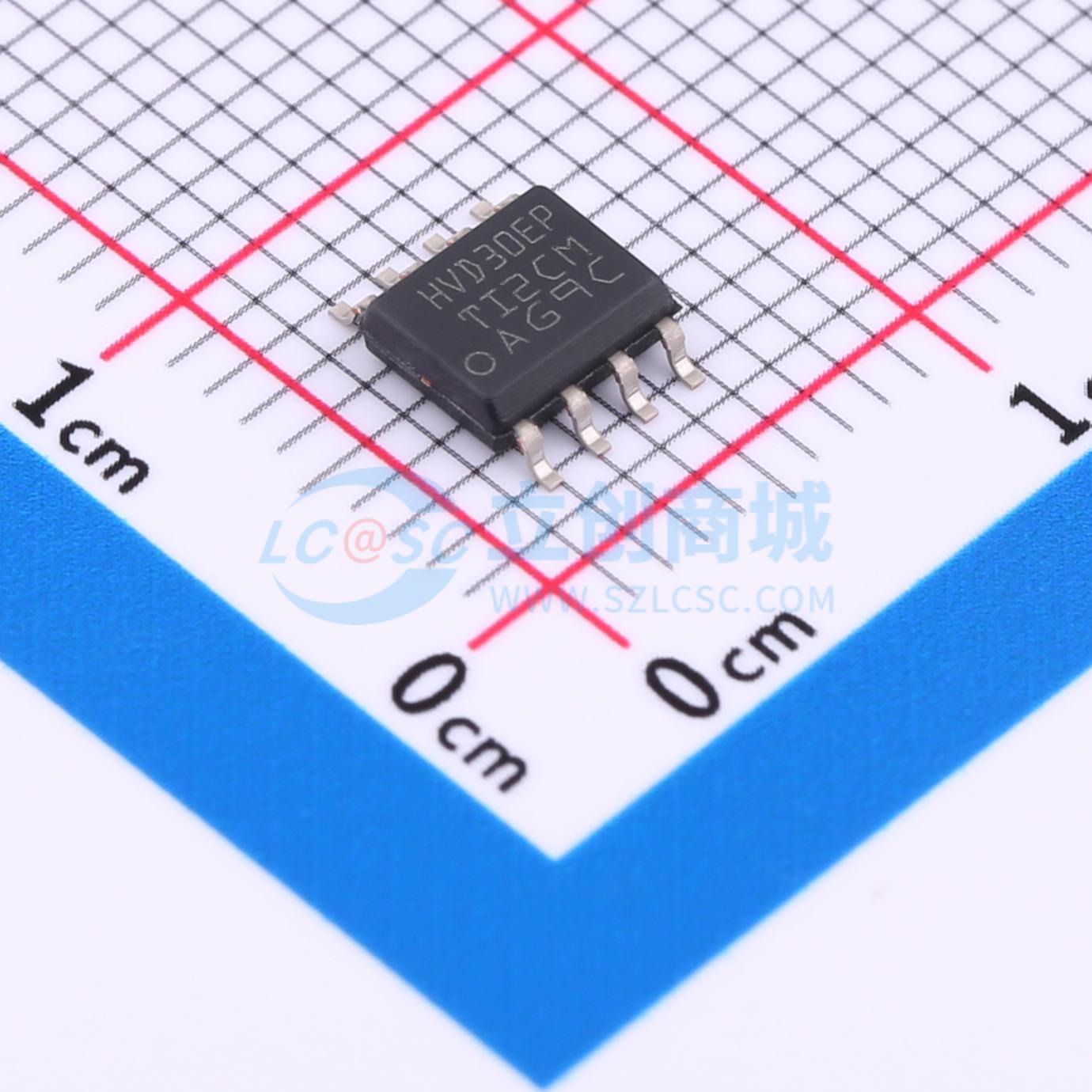

温馨提醒：图片仅供参考，商品以实物为准
SN65HVD30MDREP
SN65HVD3x-EP 3.3-V全双工RS-485驱动器和接收器
- 描述
- 3.3V供电的全双工RS-485驱动器和接收器，支持1Mbps、5Mbps和25Mbps的数据传输速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD30MDREP
- 商品编号
- C2671044
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 25Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流 | 2.1mA | |
| 通讯模式 | 全双工 |
商品特性
- 提供 1/8 单位负载选项（总线上最多可连接 256 个节点）
- 总线引脚静电放电（ESD）保护超过 15 kV 人体模型（HBM）
- 针对 1 Mbps、5 Mbps 和 25 Mbps 信号速率可选驱动器输出转换时间
- 低电流待机模式：<1 μA
- 热插拔应用具备无毛刺上电和掉电保护
- 5 V 耐压输入
- 总线空闲、开路和短路故障保护
- 驱动器电流限制和热关断功能
- 符合或超过 ANSI TIA/EIA-485-A 标准要求，与 RS-422 兼容
应用领域
- 电表
- 数据终端设备（DTE）和数据通信设备（DCE）接口，适用于工业、过程和楼宇自动化
- 销售点（POS）终端和网络
