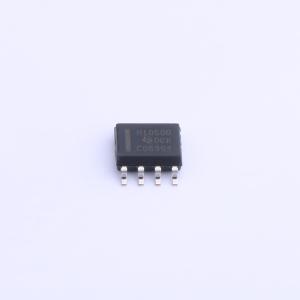

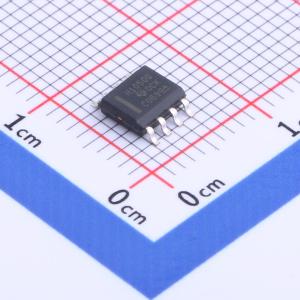

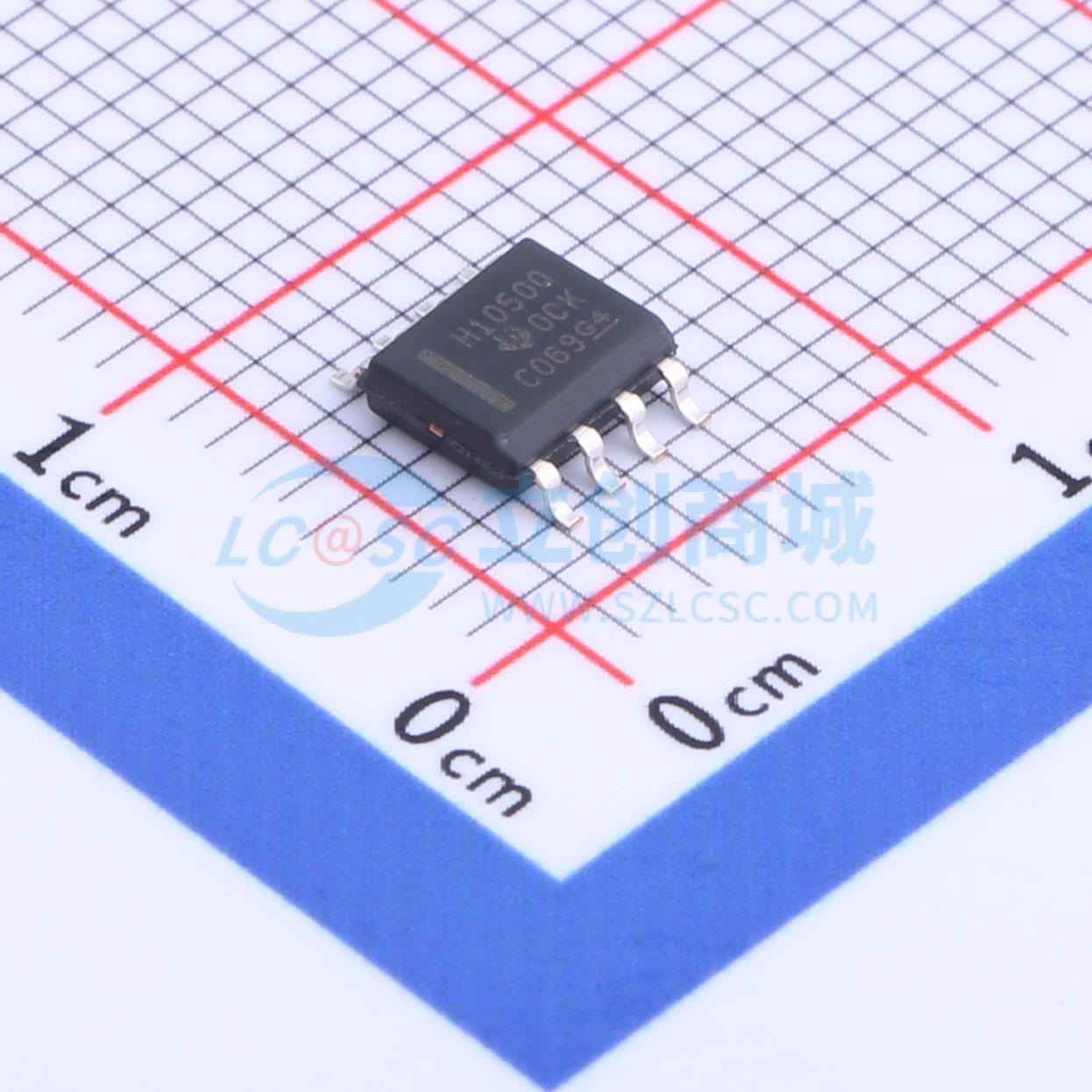

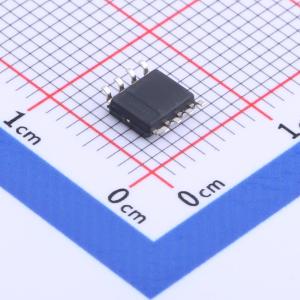

温馨提醒：图片仅供参考，商品以实物为准

SN65HVD1050QDRQ1

EMC优化的CAN收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合ISO 11898标准，适用于汽车应用。具有高电磁抗干扰能力和低电磁辐射特性。
品牌名称: TI(德州仪器)
商品型号: SN65HVD1050QDRQ1
商品编号: C2671068
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

SN65HVD1050 符合或超越了 ISO 11898 标准规范，适用于采用控制器局域网 (CAN) 的应用。该器件适用于汽车应用。作为一款 CAN 收发器，该器件可为总线提供差分发送能力，并以高达 1 兆比特每秒 (Mbps) 的信号速率为 CAN 控制器提供差分接收能力。 SN65HVD1050 专为在特别恶劣的环境中工作而设计，具备交叉线、过压和接地丢失保护（-27 V 至 40 V）、过温保护、-12 V 至 12 V 共模范围，并能根据 ISO 7637 承受 -200 V 至 200 V 的电压瞬变。引脚 8 提供两种不同的工作模式：高速模式或静默模式。通过将 S（引脚 8）接地可选择高速工作模式。如果向 SN65HVD1050 的 S 引脚施加高逻辑电平，器件将进入仅监听的静默模式，在此期间驱动器关闭，而接收器仍保持全功能。在静默模式下，所有总线活动通过接收器输出传递到本地协议控制器。当需要进行数据传输时，本地协议控制器通过在 S 引脚上施加逻辑低电平来解除这种低电流静默模式，以恢复全功能运行。 SN65HVD1050 中的显性超时电路可防止因硬件或软件故障导致驱动器阻塞网络通信。超时电路由 TXD（引脚 1）上的下降沿触发。如果在电路的超时时间常数到期之前未检测到上升沿，则驱动器将被禁用。然后，TXD 上的下一个上升沿将重置该电路。 V_ref（引脚 5）可作为 V_CC/2 电压参考。 SN65HVD1050 的工作温度范围为 -40℃ 至 125℃。

商品特性

适用于汽车应用
可支持客户特定配置控制及重大变更审批
是 TJA1050 的改进型直接替代产品
符合或超越 ISO 11898 - 2 要求
符合 GIFT/ICT 标准
总线引脚具备高达 ±8 kV（人体模型）的 ESD 保护
高电磁抗扰度 (EMI)
低电磁辐射 (EME)
总线故障保护范围为 -27 V 至 40 V
显性超时功能
热关断保护
上电/掉电无毛刺总线输入和输出
低 V_cc 时具有高输入阻抗
电源循环期间输出单调

应用领域

GMW3122 双线 CAN 物理层
汽车应用的 SAE J2284 高速 CAN
SAE J1939 标准数据总线接口
ISO 11783 标准数据总线接口
NMEA 2000 标准数据总线接口
工业自动化
DeviceNet 数据总线（供应商 ID #806）

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	1Mbps
	工作电压	4.75V~5.25V

	属性	参数值
	工作电流	70mA
	工作温度	-40℃~+125℃
	静态电流	10mA
