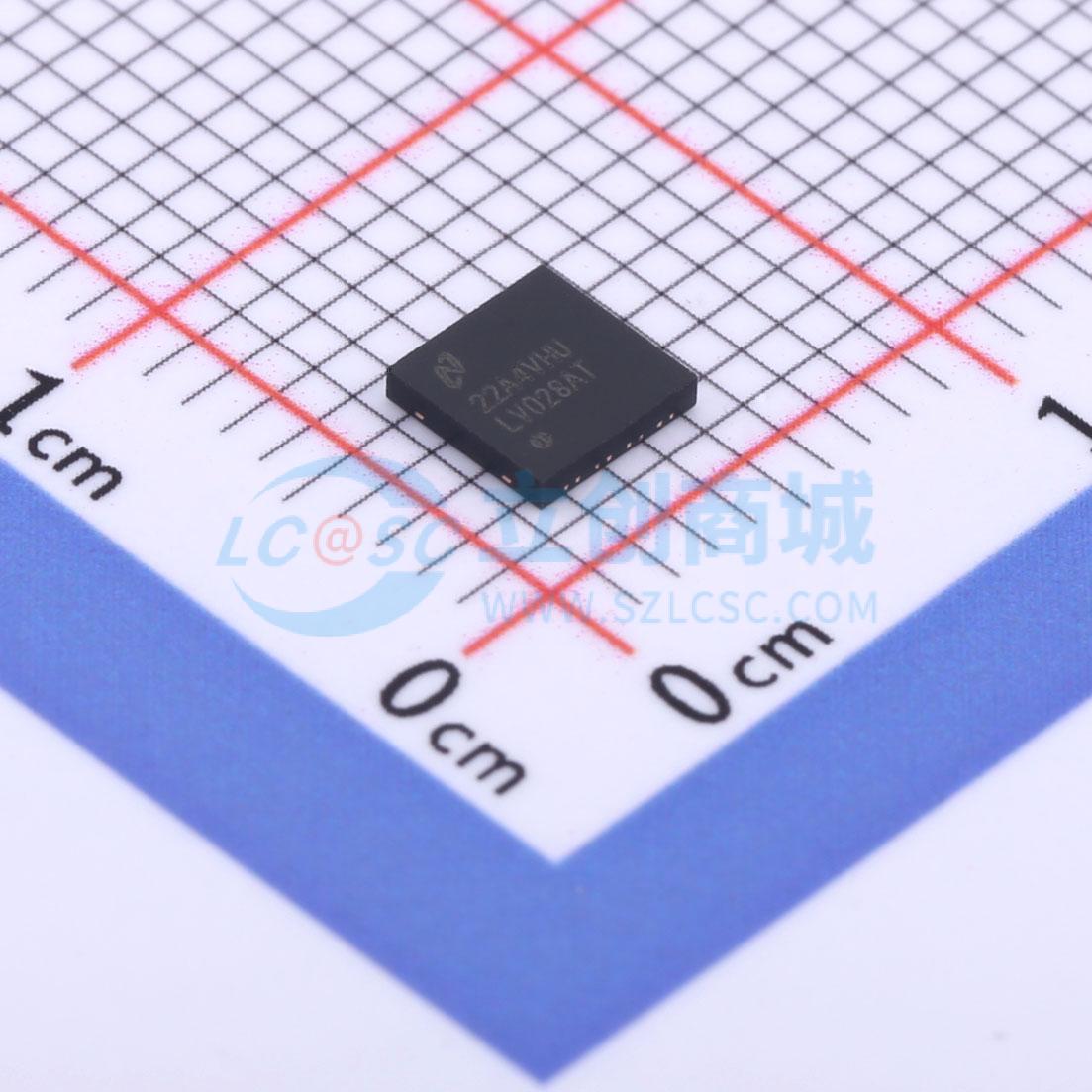

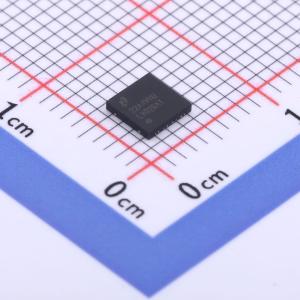

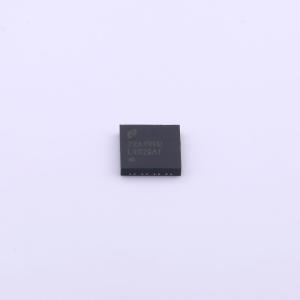

DS90LV028ATLD/NOPB

VLVDS双CMOS差分线路接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS90LV028A 600Mbps LVDS 双路高速差分接收器
品牌名称: TI(德州仪器)
商品型号: DS90LV028ATLD/NOPB
商品编号: C2671091
商品封装: WSON-8-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DS90LV028A是一款双路CMOS差分线路接收器，专为需要超低功耗、低噪声和高数据速率的应用设计，采用低电压差分信号LVDS技术，支持超过400Mbps即200MHz的数据传输速率。该器件可接收典型值为350mV的低压差分输入信号，并将其转换为3V CMOS输出电平，支持开路、短路和端接输入故障安全，所有故障安全条件下接收器输出均为高电平，采用直通设计，便于PCB布局。该器件搭配配套LVDS线路驱动器，可为高速点对点接口应用提供高功耗PECL/ECL器件的替代方案。

商品特性

开关速率大于400Mbps（200MHz）
典型差分偏斜为50ps
典型通道间偏斜为0.1ns
最大传输延迟为2.5ns
采用3.3V电源设计
直通引脚布局
LVDS输入掉电后呈现高阻抗
低功耗设计，3.3V静态功耗为18mW
可与现有5V LVDS网络互操作
可接受典型值为350mV的小摆幅差分信号电平
支持开路、短路和端接输入故障安全
符合ANSI/TIA/EIA-644标准
工业工作温度范围为-40℃~85℃
提供SOIC和节省空间的WSON封装

应用领域

多功能打印机
LVDS转LVCMOS转换
楼宇和工厂自动化
电网基础设施
高速点对点接口应用

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	2
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
