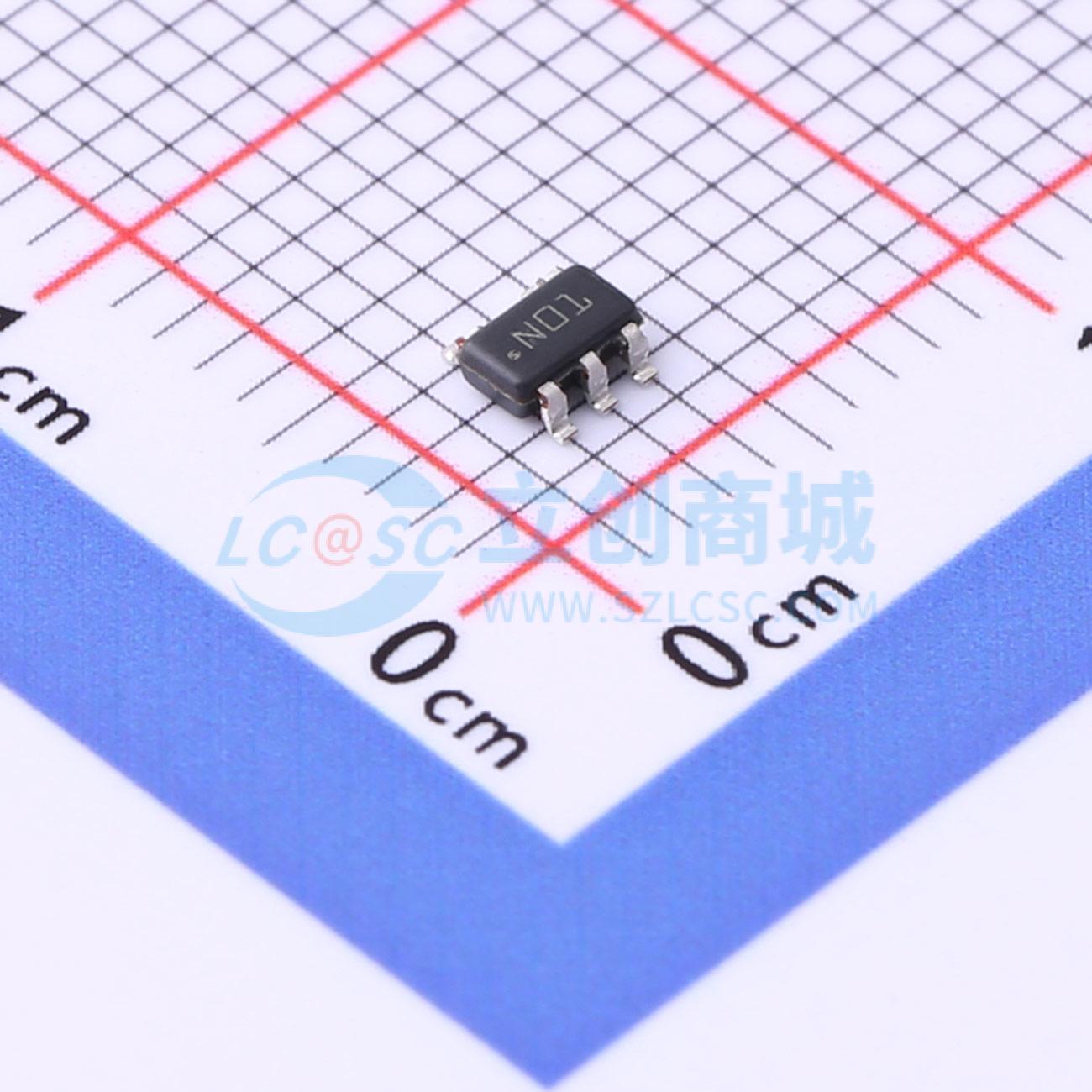

温馨提醒：图片仅供参考，商品以实物为准

DS90LV011ATMFX/NOPB

DS90LV011A 3V LVDS 单高速差分驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 符合TIA/EIA-644-A标准，单路LVDS驱动器，优化用于高数据速率和低功耗应用。支持超过400Mbps (200MHz)的数据传输率。
品牌名称: TI(德州仪器)
商品型号: DS90LV011ATMFX/NOPB
商品编号: C2671113
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

DS90LV011A是一款单路LVDS驱动器器件，针对高数据速率和低功耗应用优化，属于电流模式驱动器，即使在高频下也能保持低功耗，同时可最小化短路故障电流，采用低压差分信号LVDS技术，支持超过400Mbps（200MHz）的数据速率；器件采用5引脚SOT-23封装，LVDS输出引脚排列便于PCB布线，差分驱动器输出的典型输出摆幅为350mV，可产生较低电磁干扰；该器件可搭配配套单路接收器DS90LV012A，或与任意LVDS接收器搭配使用，提供高速LVDS接口；器件内置有限的ESD保护，存储或操作过程中需采取措施防止MOS栅极遭受静电损坏。

商品特性

符合TIA/EIA-644-A标准
开关速率大于400Mbps（200MHz）
最大差分偏斜为700ps，典型值为100ps
最大传输延迟为1.5ns
采用单3.3V电源供电
差分信号规格为±350mV
具备断电保护功能，断电输出为三态
引脚布局简化PCB布线
功耗低，3.3V下典型功耗为23mW
采用SOT-23 5引脚封装
SOT-23版本引脚与SN65LVDS1兼容
采用CMOS工艺制造
工业级工作温度范围为-40℃~+85℃
低输出摆幅可降低电磁干扰
可最小化短路故障电流
内置有限ESD保护

应用领域

高数据速率传输应用
低功耗高速差分接口场景

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	1
	接收器数	0
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	低功耗待机/失效自动关断
