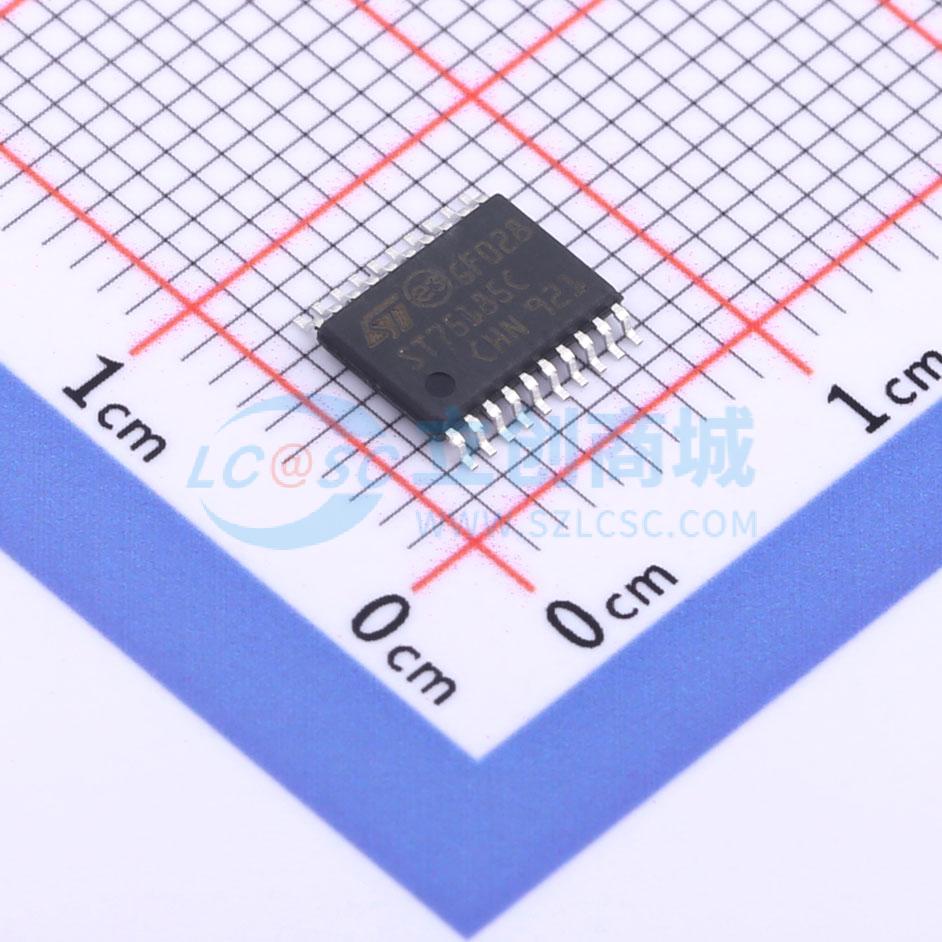

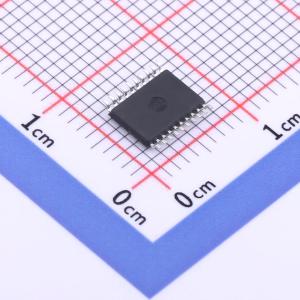

温馨提醒：图片仅供参考，商品以实物为准
ST75185CTR
ST75185C多路RS-232驱动器和接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST75185C包含三个驱动器和五个接收器，符合EIA/TIA-232-E和ITU V.28标准，支持高达120 kbps的数据速率。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST75185CTR
- 商品编号
- C2671129
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 5 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 120Kbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 30mA |
商品概述
ST75185C包含三个驱动器和五个接收器。其引脚排列与DB9S连接器设计相匹配，以减少元件数量、缩小所需电路板空间，并便于IBM PC/AT及其兼容机的UART与串口连接器进行互连。与ST75C185相比，ST75185C的双极电路和处理方式在静态功耗和外部无源元件方面有所牺牲，但为该功能提供了一种坚固且低成本的解决方案。 ST75185C符合EIA/TIA 232 - E和ITU（原CCITT）v.28标准的要求。这些标准适用于主机计算机与外设之间最高20 kbps信号速率的数据交换。ST75185C的开关速度足够快，在电容负载较低（电缆较短）的情况下，能够支持高达120 kbps的速率。除非设计者能够控制电缆以及两端的接口电路，否则无法保证在更高信号速率下的互操作性。若要在高达120 kbps的信号速率下实现互操作性，建议使用EIA/ITA - 423 - B（ITU v.10）和EIA/ITA - 422 - B（ITU v.11）标准。 ST75185C的工作温度范围为0℃至70℃。
商品特性
- 满足并超越EIA/TIA - 232 - E和ITU V.28标准的要求
- 单芯片，便于IBM PC/AT及其兼容机的UART与串口连接器之间的接口连接
- 设计支持高达120 kbps的数据速率
- 引脚与ST75C185兼容
