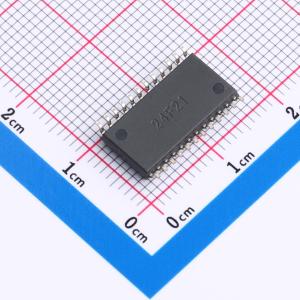

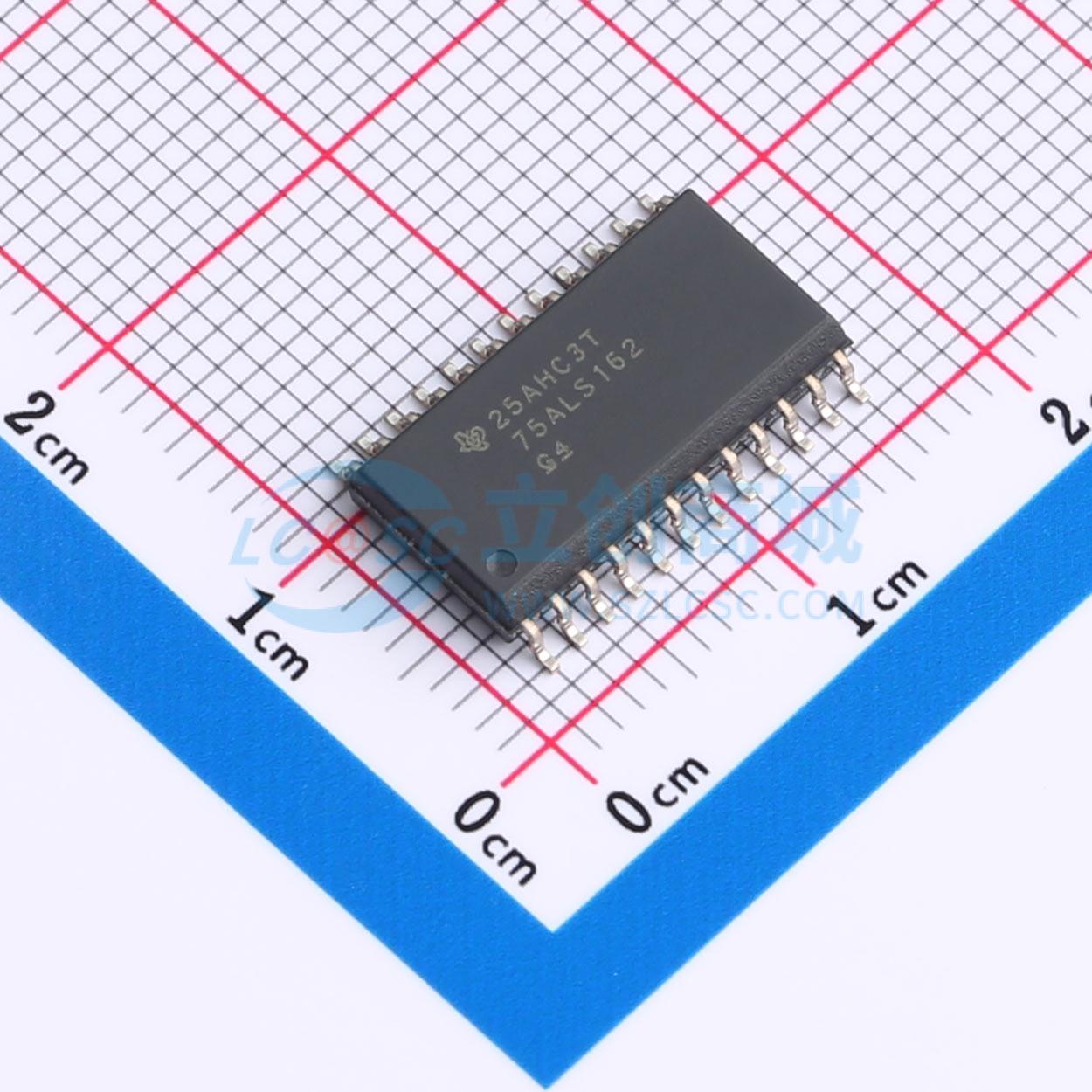

SN75ALS162DWR

八通道通用接口总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN75ALS162 八路通用接口总线收发器
品牌名称: TI(德州仪器)
商品型号: SN75ALS162DWR
商品编号: C2671145
商品封装: SOIC-24-300mil
包装方式: 编带
商品毛重: 1.18克(g)

商品参数

商品概述

SN75ALS162是一款八通道通用接口总线GPIB收发器，属于单片高速器件，采用先进低功耗肖特基工艺制造，用于为多控制器仪器系统的各操作单元之间提供总线管理与数据传输信号，和八通道总线收发器搭配可提供IEEE 488总线完整的16线接口。该器件包含八个驱动-接收对，采用前后配置，在总线侧和终端侧都形成输入输出端口，数据传输方向由DC、TE和SC使能信号决定，SC输入可独立控制REN和IFC收发器，器件存在无内部连接的引脚NC。驱动输出具备有源总线终端电阻电路，在Vcc=0时对总线呈现高阻抗；驱动可承受最高48mA的灌电流负载；每个接收器采用PNP晶体管输入，具备高输入阻抗，最小滞后为400mV，可提升抗干扰能力，所有接收器均为三态输出，禁用时对终端呈现高阻抗。该器件规定工作温度范围为0℃至70℃，双向数据传输均为同相传输。ATN通道为普通收发通道，当DC和TE输入状态相同时，可额外作为EOI的内部方向控制或通话使能；当DC和TE输入状态相反时，仅作为独立收发通道工作。

商品特性

符合IEEE Standard 488-1978 GPIB标准
八通道双向收发结构，设计用于实现控制总线接口，适配多控制器场景
采用高速先进低功耗肖特基电路工艺
单通道最大功耗46mW
最大传播时间20ns，传输速度快
采用高阻抗PNP输入，接收器典型滞后值650mV，最小滞后值400mV，抗干扰能力强
驱动输出内置总线终端电阻
设备断电Vcc=0时不对总线造成负载
具备上下电保护功能，输出无毛刺
驱动可承受最高48mA灌电流负载
接收器为三态输出，禁用时对终端呈现高阻抗
驱动输出等效电阻标称值30Ω，接收器输出等效电阻标称值110Ω
最大参数：电源电压7V，输入电压5.5V，低电平驱动输出电流100mA，存储温度范围-65℃~150℃

应用领域

多控制器仪器系统的IEEE 488 GPIB总线接口

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	4.75V~5.25V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	48mA
	拉电流(IOH)	5.2mA
	系列	ALS
	工作温度	0℃~+70℃
	静态电流(Iq)	-
	传播延迟(tpd)	20ns@5V,30pF
	功能特性	掉电隔离；输出使能
