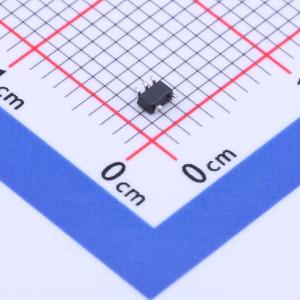

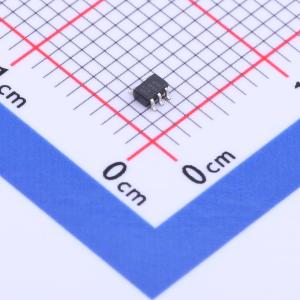

温馨提醒：图片仅供参考，商品以实物为准

SN74AUP1T50DCKR

低功耗，1.8/2.5/3.3V输入，3.3VCMOS输出，单路施密特触发器缓冲栅极

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74AUP1T50 低功耗、1.8V/2.5V/3.3V 输入、3.3V CMOS 输出、单路施密特触发缓冲门
品牌名称: TI(德州仪器)
商品型号: SN74AUP1T50DCKR
商品编号: C2675509
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

SN74AUP1T50 执行布尔函数 Y = A，此函数指定用于逻辑电平转换应用，此类应用的输出以电源 VCC 为基准。 AUP 技术是低功耗逻辑技术，此技术设计用于扩展运行中的电池寿命。所有接受 1.8V LVCMOS 信号的输入电平，同时由一个单 3.3V 或 2.5V VCC 电源供电运行。 2.3V 至 3.6V 的宽 VCC 范围有可能实现开关输出电平连接至外部控制器或处理器。施密特触发器输入（正负输入转换之间的 ΔVT = 210mV）改进了开关转换期间的抗扰度，这对于模拟混合模式设计十分有用。施密特触发器输入抑制输入噪声、确保输出信号的完整性并可实现慢输入信号转换。 I 关闭特性可实现省电条件 (VCC = 0V)，当 VC C = 0V 时，介于 0V 至 3.6V 范围内的信号可被施加到器件的输入和输出上。在这些条件下，不会对器件造成损坏。 SN74AUP1T50 被设计成具有优化的 4mA 电流驱动能力以减少由高驱动输出导致的线路反射、过冲和下冲。

商品特性

单电源电压转换器输出电平高达电源 VCC CMOS 电平
1.8V 至 3.3V（VCC = 3.3V 时）
2.5V 至 3.3V（VCC = 3.3V 时）
1.8V 至 2.5V（VCC = 2.5V 时）
3.3V 至 2.5V（VCC = 2.5V 时）
施密特触发器输入抑制输入噪声并提供更佳的输出信号完整性
I 关闭支持部分断电 (VCC = 0)
极低静态功耗：0.1μ
极低动态功耗：0.9μ
锁断性能超过 100mA（符合 JESD 78，II 类规范的要求）
提供无铅封装：SC - 70 (DCK)
静电放电 (ESD) 性能测试符合 JESD 22 标准 – 2000V 人体模型（A114 - B，II 类）1000V 充电器件模型 (C101)

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	推挽式
	工作电压	2.3V~3.6V
	元件数	1
	每个元件位数	1

	属性	参数值
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	系列	74AUP
	工作温度	-40℃~+85℃
	静态电流(Iq)	0.1uA
	传播延迟(tpd)	2.1ns@3.3V,5pF
