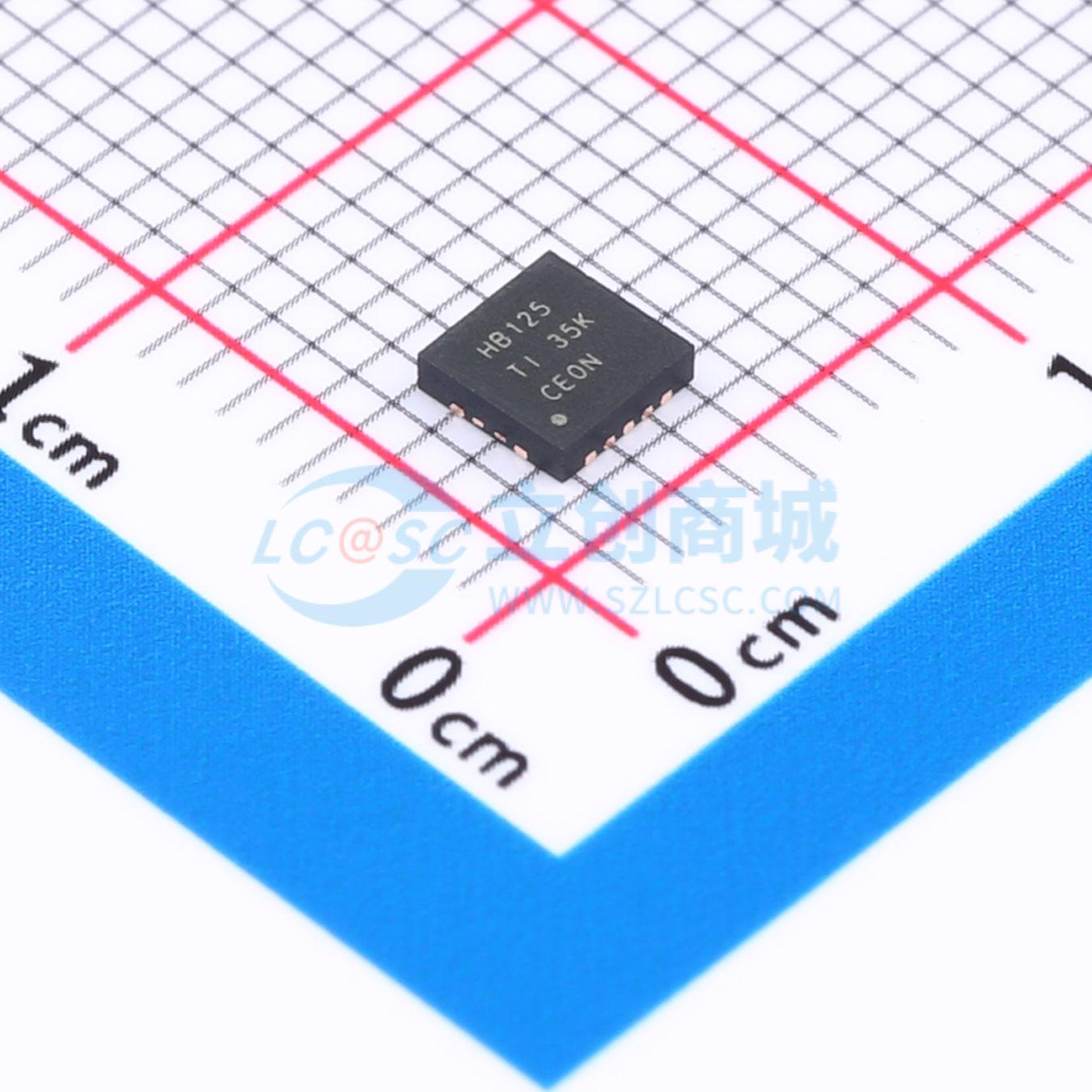

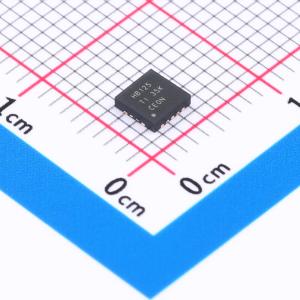

温馨提醒：图片仅供参考，商品以实物为准

SN74AHCT125RGYR

三态输出，四路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHCT125 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT125RGYR
商品编号: C2675532
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.06244克(g)

商品参数

商品概述

AHCT125器件是四路总线缓冲门，带有独立的线驱动器与三态输出。当关联的输出使能输入为高电平时，对应输出禁用；当输出使能为低电平时，对应门电路将A输入的数据传输至Y输出。为确保器件在上电或断电过程中保持高阻态，输出使能需通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定，现有多种封装型号可选。

商品特性

输入与TTL电平兼容
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，包含2000V人体模型、200V机器模型、1000V充电器件模型等级
NC引脚无内部连接
最大额定值：电源电压VCC范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V，输出钳位电流±20mA，连续输出电流±25mA，VCC或GND的连续电流±50mA，储存温度范围-65℃~150℃
各封装热阻抗参数：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
所有未使用的输入必须连接至VCC或GND才可保证器件正常工作

应用领域

总线信号缓冲驱动

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHCT
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	7.5ns@5V,50pF
	功能特性	输出使能
