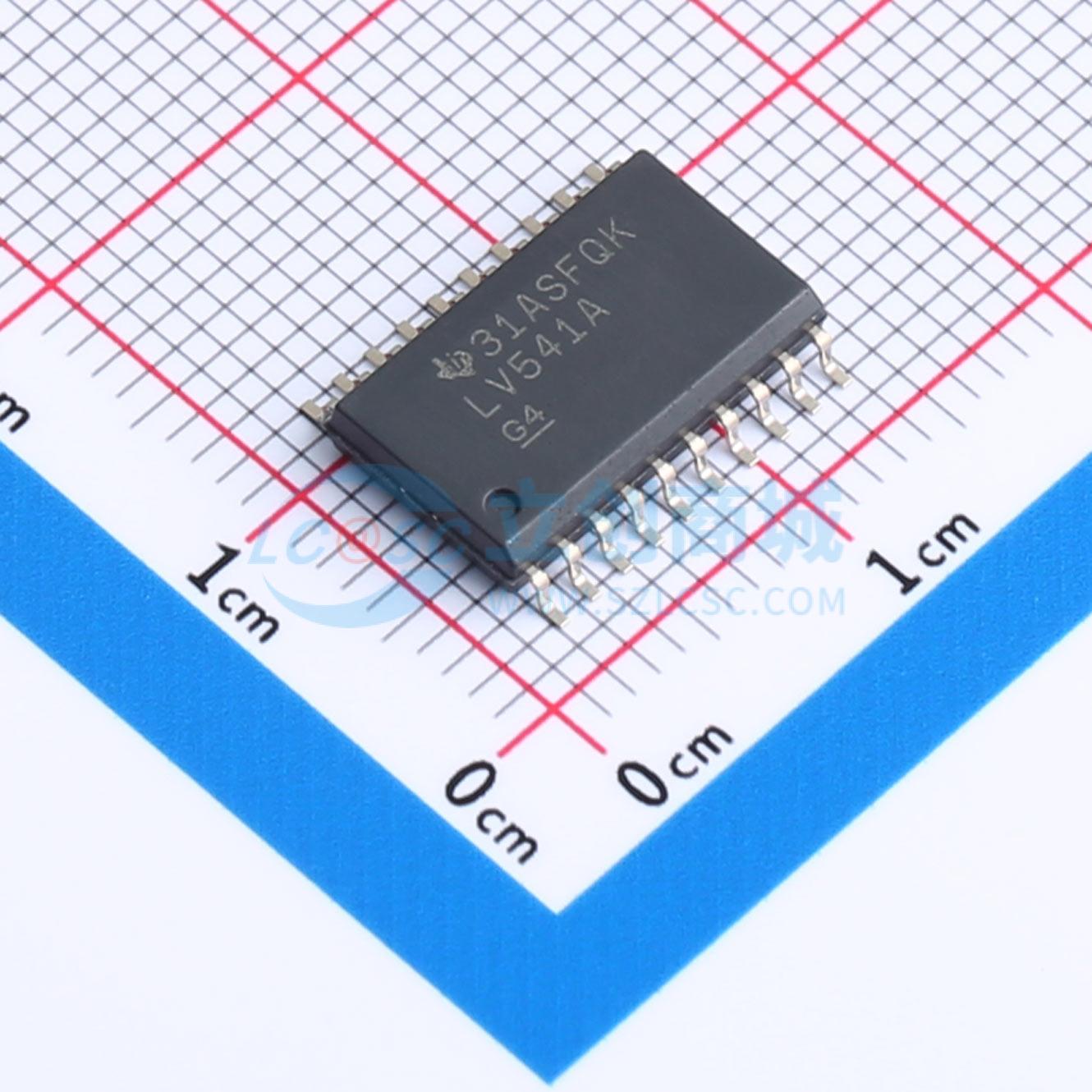

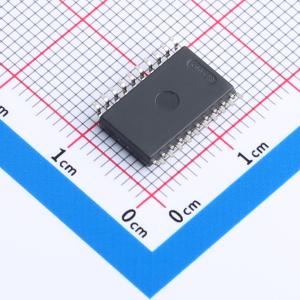

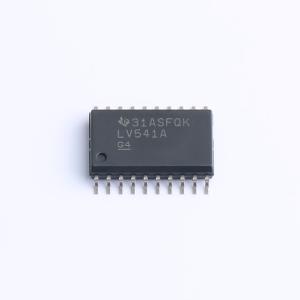

温馨提醒：图片仅供参考，商品以实物为准
SN74LV541ADWR
具有三态输出的八路缓冲器/驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LV541A 具有三态输出的 8 通道、2V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV541ADWR
- 商品编号
- C2675553
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 18mA |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 7ns@5V,50pF |
商品概述
SN74LV541A 器件是一款八路缓冲器/驱动器，可在2V至5.5V VCC电压下运行。
商品特性
- 2V至5.5V VCC运行
- 电压为5V时，tpd最大值为6ns
- VOLP（输出接地反弹）典型值小于0.8V（VCC = 3.3V、TA = 25℃）
- VOHV（输出VOH下冲）典型值大于2.3V（VCC = 3.3V、TA = 25℃时）
- 支持所有端口上的混合模式电压运行
- Ioff支持局部断电模式运行
- 闩锁性能超过250mA，符合JESD 17规范
- ESD保护性能超过JESD 22规范要求，– 3000V人体放电模型，2000V充电器件模型
应用领域
- 智能电网
- 电视
- 机顶盒
- 音频
- 服务器
- 监控摄像头
- 网络交换机
- 信息娱乐系统
