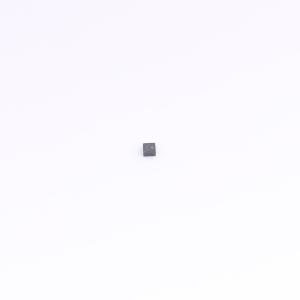

温馨提醒：图片仅供参考，商品以实物为准

SN74AUP1G126DPWR

低功耗单总线缓冲门，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP1G126 具有三态输出的单路 0.8V 至 3.6V 低功耗缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUP1G126DPWR
商品编号: C2675584
商品封装: X2-SON-5-EP(0.8x0.8)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN74AUP1G126是一款带三态输出的低功耗单总线缓冲门，所属系列可满足电池供电便携应用的低功耗需求，在整个0.8V~3.6V的电源电压范围内保持极低的静态和动态功耗，可延长电池续航，保持出色的信号完整性。该器件为带三态输出的单线驱动器，当输出使能输入端为低电平时，输出禁用；具备输入禁用功能，可允许悬浮输入信号。为确保上电或掉电过程中的高阻态，输出使能端需通过下拉电阻接地，电阻最小值由驱动器的拉流能力决定。NanoStar封装技术是集成电路封装领域的突破，将裸片作为封装。该器件完全符合部分掉电应用的规范要求，掉电时Ioff电路会禁用输出，抑制反向电流流入器件，避免器件损坏。

商品特性

闩锁性能超过100mA，符合JESD 78 II类规范
ESD性能符合JESD 22-2000-V人体模型A114-B II类测试要求，可承受1000-V带电器件模型测试
可提供NanoStar封装选项
静态功耗低，最大Icc为0.9μA
动态功耗低，3.3V条件下典型Cpd为4pF
输入电容低，典型值为1.5pF
低噪声，过冲和下冲小于Vcc的10
具备输入禁用功能，支持悬浮输入条件
Ioff支持部分掉电模式操作
输入迟滞允许缓慢输入转换，可提升输入开关抗扰性
电源电压工作范围宽，为0.8V~3.6V
针对3.3V工作优化
支持3.6V I/O容差，可支持混合模式信号操作
3.3V条件下最大tbd为4.6ns
适用于点对点应用

应用领域

便携式音频坞站
蓝光播放器和家庭影院
个人数字助理
电信/服务器交直流电源单控制器模拟及数字领域
客户端与企业级固态硬盘
LCD、数字及高清电视
企业级平板设备
无线耳机、键盘和鼠标

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	0.8V~3.6V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	系列	74AUP
	工作温度	-40℃~+85℃
	静态电流(Iq)	900nA
	传播延迟(tpd)	2.4ns@3.3V,5pF
	功能特性	掉电隔离；输出使能
