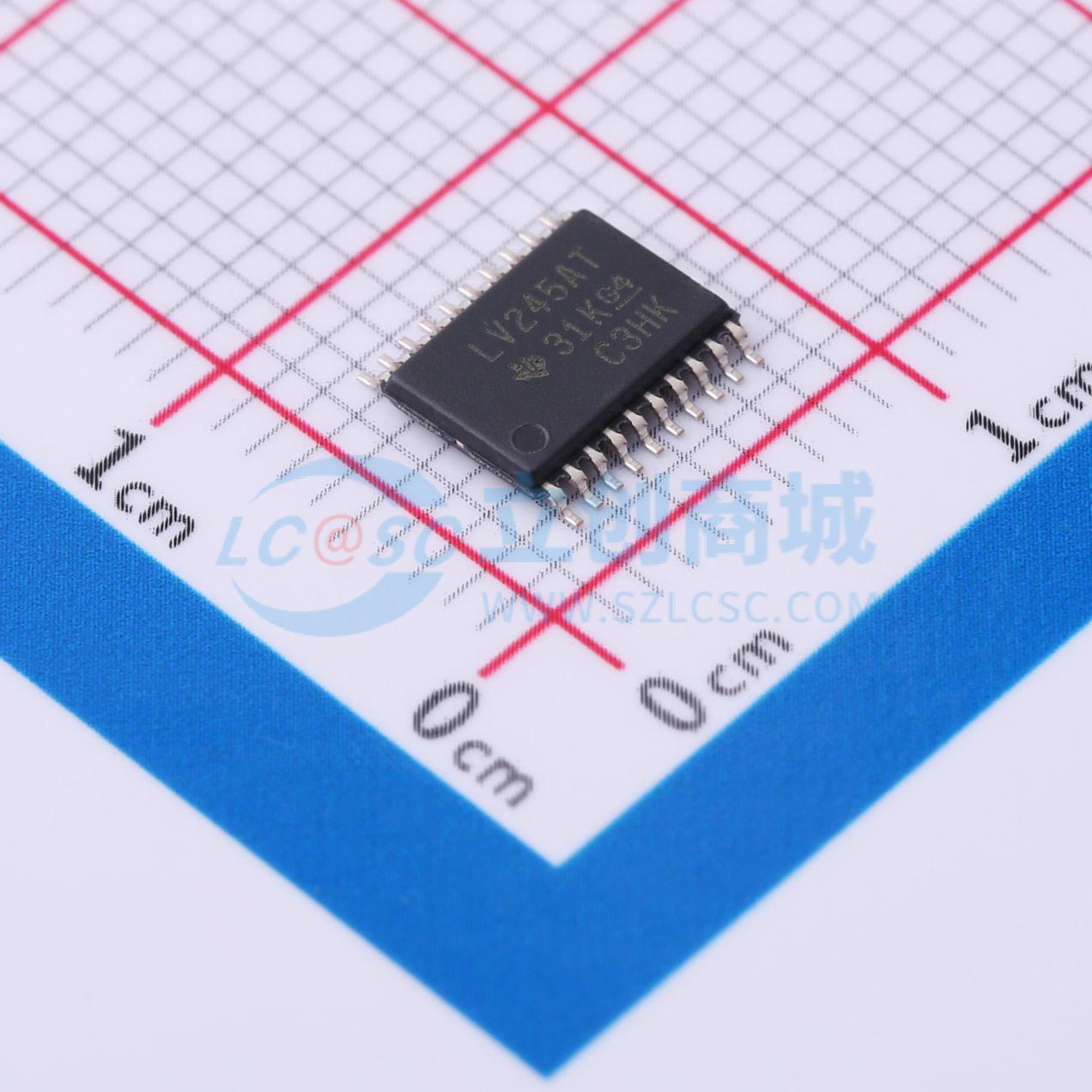

温馨提醒：图片仅供参考，商品以实物为准

SN74LV245ATPWR

三态输出，八路总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV245AT 具有三态输出的八路总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LV245ATPWR
商品编号: C2675617
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

带三态输出的八进制总线收发器，型号为SN74LV245AT，设计用于数据总线之间的异步双向通信，控制功能的实现可最大限度减少外部时序要求。该器件可根据方向控制输入的逻辑电平，实现数据从A总线传输到B总线或从B总线传输到A总线；可通过输出使能输入禁用器件，实现总线的有效隔离。为确保上电或掉电期间保持高阻态，输出使能端需要通过上拉电阻接VCC，电阻的最小值由驱动器的灌电流能力决定。该器件针对部分掉电应用做了完整规范，关断电流电路可禁用输出，避免器件掉电时发生有害电流反向流过器件造成损坏。

商品特性

输入与TTL电压兼容
电源电压VCC工作范围为4.5V~5.5V
5V工作条件下，典型传输延迟tpd为3.5ns
VCC为5V、环境温度TA为25℃时，典型输出接地反弹VOLP小于0.8V
VCC为5V、环境温度TA为25℃时，典型输出高电平下冲VOHV大于2.3V
所有端口支持混合模式电压工作
Ioff支持部分掉电模式工作
闩锁性能超过250mA每通道，符合JESD 17标准
ESD保护性能符合JESD 22标准，人体模型可达2000V，充电器件模型可达1000V
提供DB、DGV、DW、NS、PW、RGY多种封装
最高工作温度范围可扩展至125℃

应用领域

数据总线之间的异步双向通信领域
需要总线隔离与双向数据传输的场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向
	灌电流(IOL)	16mA

	属性	参数值
	拉电流(IOH)	16mA
	系列	74LV
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	5.4ns@5V,50pF
	功能特性	掉电隔离；输出使能
