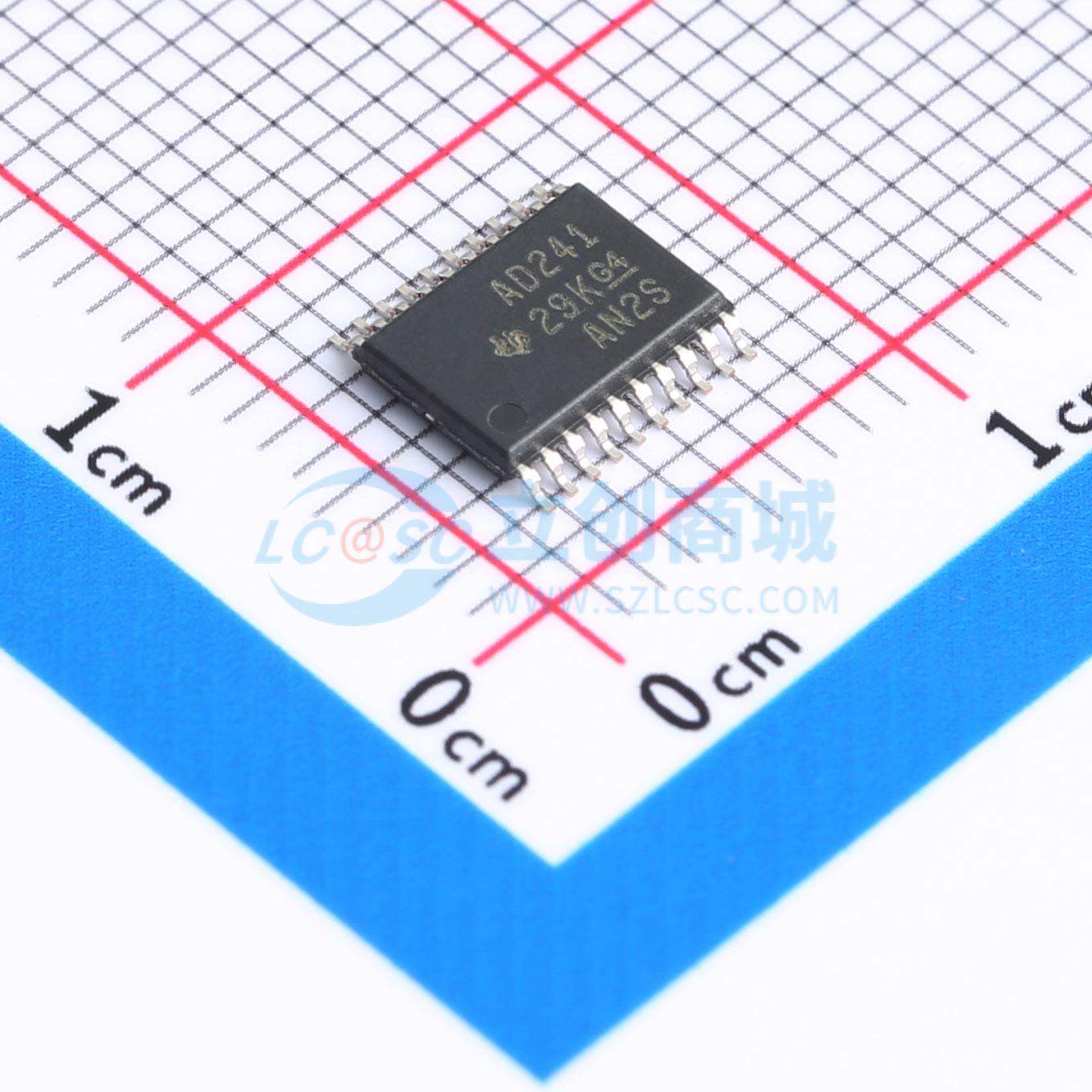

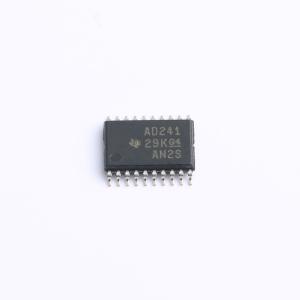

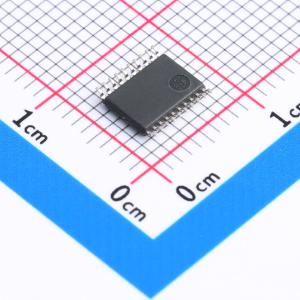

SN74ACT241PWR

八进制缓冲器/驱动器，带三态输出，4.5-V 至 5.5-V Vcc 工作，最大传输延迟 8.5 ns，输入接受电压至 5.5 V，输入与 TTL 兼容

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ACT241 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ACT241PWR
商品编号: C2675634
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.218克(g)

商品参数

商品概述

这是八进制缓冲器与线路驱动器，专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。器件分为两个带有独立互补输出使能输入的4位缓冲器或驱动器，当1输出使能为低或2输出使能为高时，器件将同相数据从A输入端传输到Y输出端；当1输出使能为高或2输出使能为低时，输出端处于高阻抗状态。为保证上电或掉电过程中输出保持高阻抗状态，输出使能端需通过上拉电阻接电源电压，并通过下拉电阻接地，电阻的最小阻值由驱动器的灌电流或拉电流能力决定。产品包含SN54ACT241、SN74ACT241两种型号，提供多种封装可选。

商品特性

电源电压工作范围：4.5V~5.5V
输入可承受最高5.5V电压
5V电源下最大传输延迟为8.5ns
输入兼容TTL电平
最大电源电压范围：-0.5V~7V
最大输入电压范围：-0.5V 至 VCC+0.5V
最大输出电压范围：-0.5V 至 VCC+0.5V
输入钳位电流范围：±20mA
输出钳位电流范围：±20mA
连续输出电流范围：±50mA
电源端与接地端连续电流范围：±200mA
DB封装热阻抗为70℃/W
DW封装热阻抗为58℃/W
N封装热阻抗为69℃/W
NS封装热阻抗为60℃/W
PW封装热阻抗为83℃/W
存储温度范围：-65℃~150℃

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收器
面向总线的发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ACT
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	-
	功能特性	输出使能
