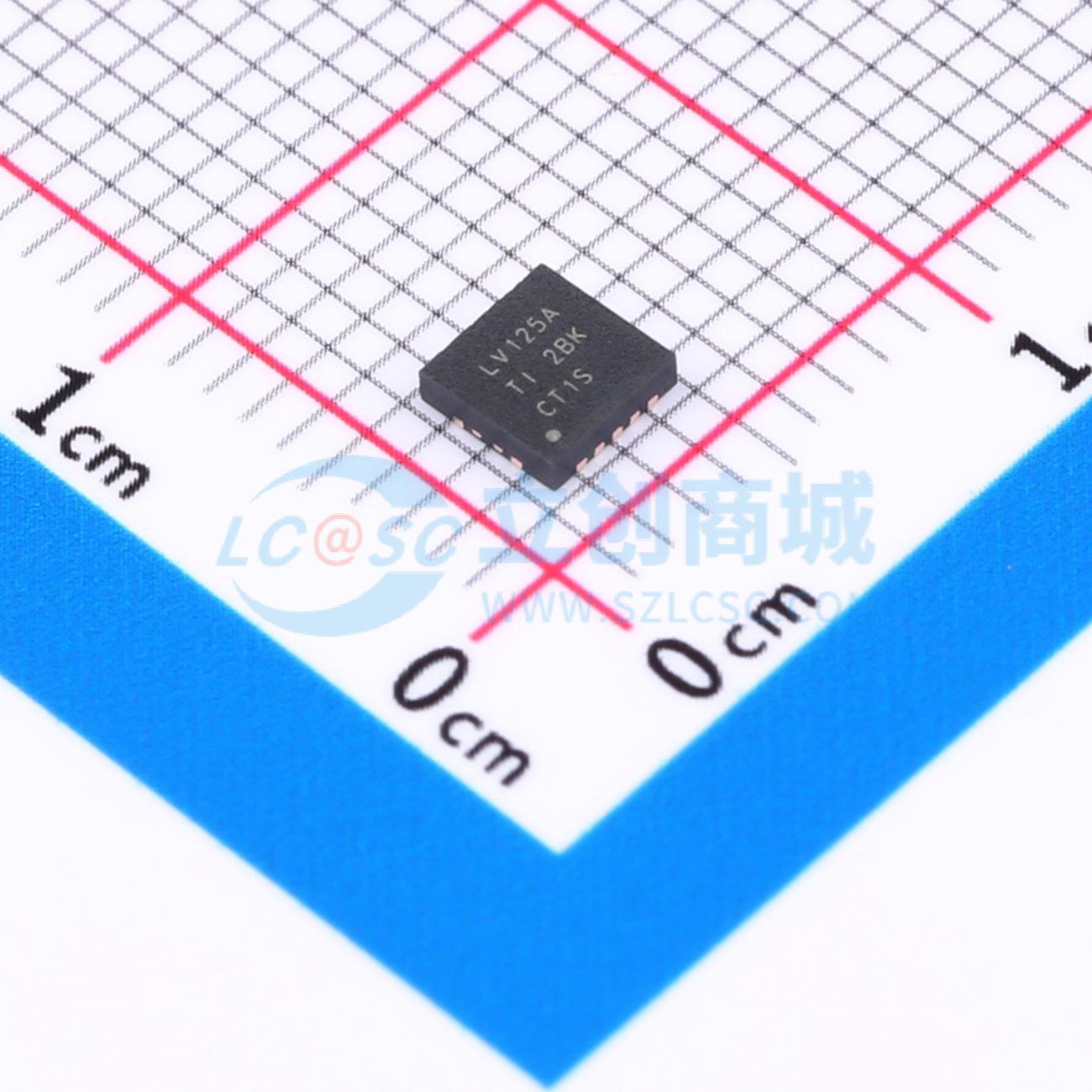

温馨提醒：图片仅供参考，商品以实物为准
SN74LV125ARGYR
具有三态输出的四路总线缓冲门
- 描述
- SN74LV125A 具有三态输出的 4 通道、2V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV125ARGYR
- 商品编号
- C2675647
- 商品封装
- VQFN-14-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 4 | |
| 灌电流(IOL) | 16mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 16mA | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 7.5ns@5V,50pF |
商品概述
SN74LV125A 四路总线缓冲门专为 2V 至 5.5V VCC 运行而设计。
商品特性
- 2V 至 5.5V VCC 运行
- 电压为 5V 时，tpd 最大值为 6ns
- VOLP（输出接地反弹）典型值小于 0.8V（VCC = 3.3V、TA = 25℃ 时）
- VCC = 3.3V、TA = 25℃ 时，VOHV（输出 VOH 下冲）典型值大于 2.3V
- 所有端口上均支持以混合模式电压运行
- 支持局部断电模式运行
- 闩锁性能超过 250mA，符合 JESD 17 规范
- ESD 保护性能超过 JESD 22 规范要求：4000V 人体放电模型，200V 机器放电模型，–2000V 充电器件模型
应用领域
- 流量计
- 固态硬盘 (SSD)：企业
- 以太网供电 (PoE)
- 可编程逻辑控制器
- 电机驱动与控制
- 电子销售终端
