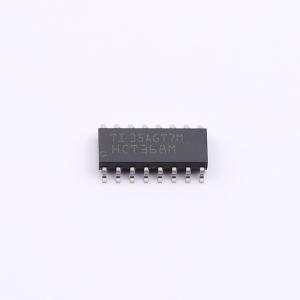

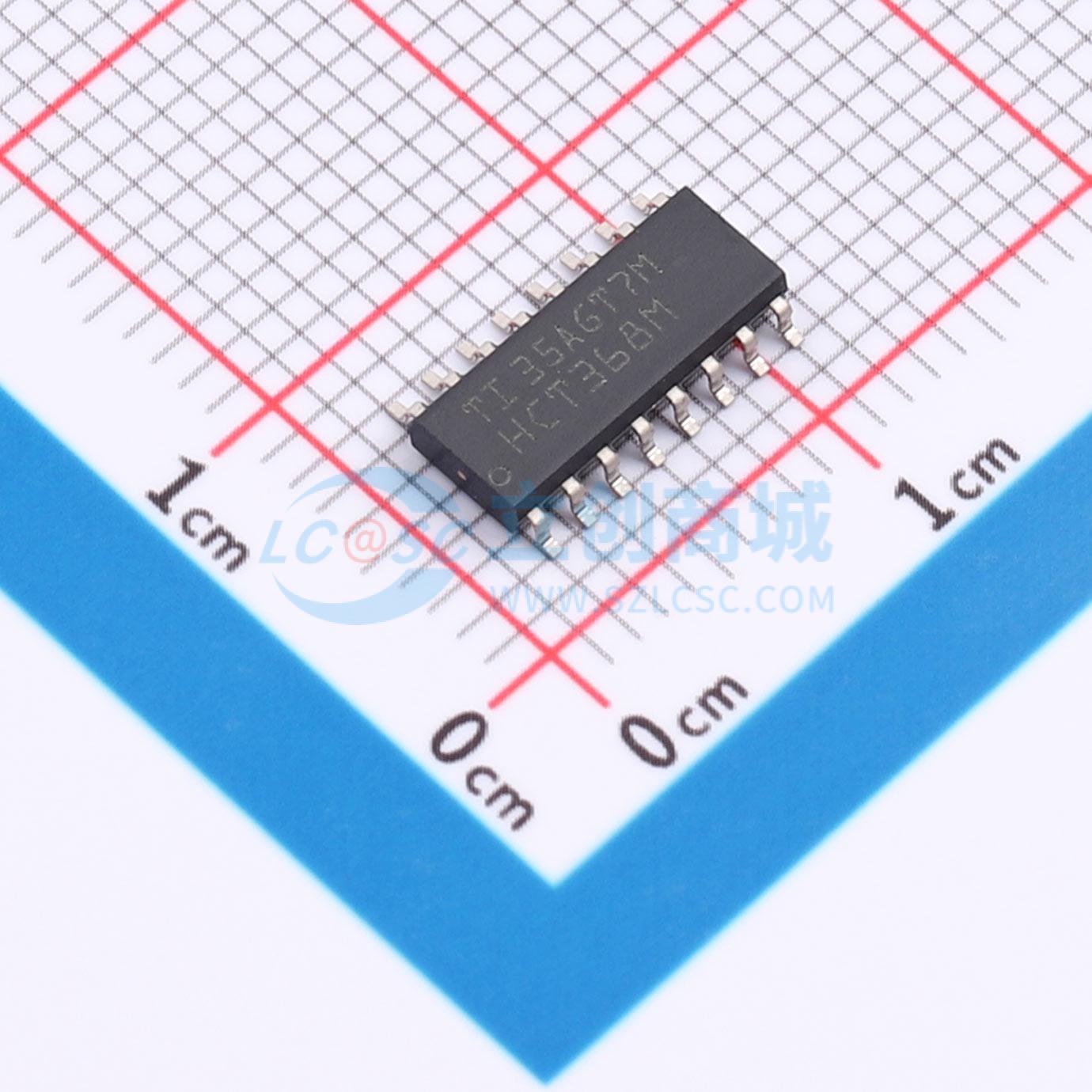

温馨提醒：图片仅供参考，商品以实物为准

CD74HCT368M96

描述: CD74HCT368 具有 TTL 兼容型 CMOS 输入和三态输出的 6 通道 4.5V 至 5.5V 反相器
品牌名称: TI(德州仪器)
商品型号: CD74HCT368M96
商品编号: C2675650
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

HC367、HCT367、HC368 和 CD74HCT368 硅栅 CMOS 三态缓冲器是通用型高速同相和反相缓冲器。HC367 和 HCT367 是同相缓冲器，而 HC368 和 CD74HCT368 是反相缓冲器。它们具有大驱动电流输出，因而即使在驱动大的总线电容时仍能实现高速运作。这些电路具有很低的 CMOS 电路功耗，然而速度却与低功耗肖特基 TTL 电路不相上下。这两种电路均能够驱动多达 15 个低功耗肖特基输入。

商品特性

宽工作温度范围：-55℃ 至 125℃
平衡的传播延迟及转换时间
与 LSTTL 逻辑 IC 相比，可显著降低功耗
HC 类型工作电压为 2 V 至 6 V
高抗噪性：当电源电压 VCC 为 5V 时，低电平噪声容限 NIL 为 30%，高电平噪声容限 NIH 为电源电压 VCC 的 30%
HCT 类型工作电压为 4.5V 至 5.5V
直接 LSTTL 输入逻辑兼容性，低电平输入电压 VIL 为 0.8V （最大值），高电平输入电压 VIH 为 2V （最小值）
CMOS 输入兼容性，当电压为低电平输出电压 VOL、高电平输出电压 VOH 时，输入电流 II 小于等于 1μA

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2

	属性	参数值
	每个元件位数	2；4
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	系列	74HCT
	工作温度	-55℃~+125℃
