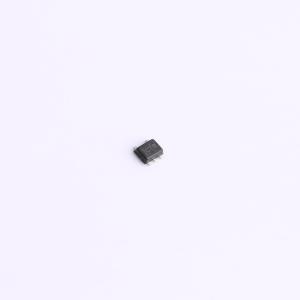

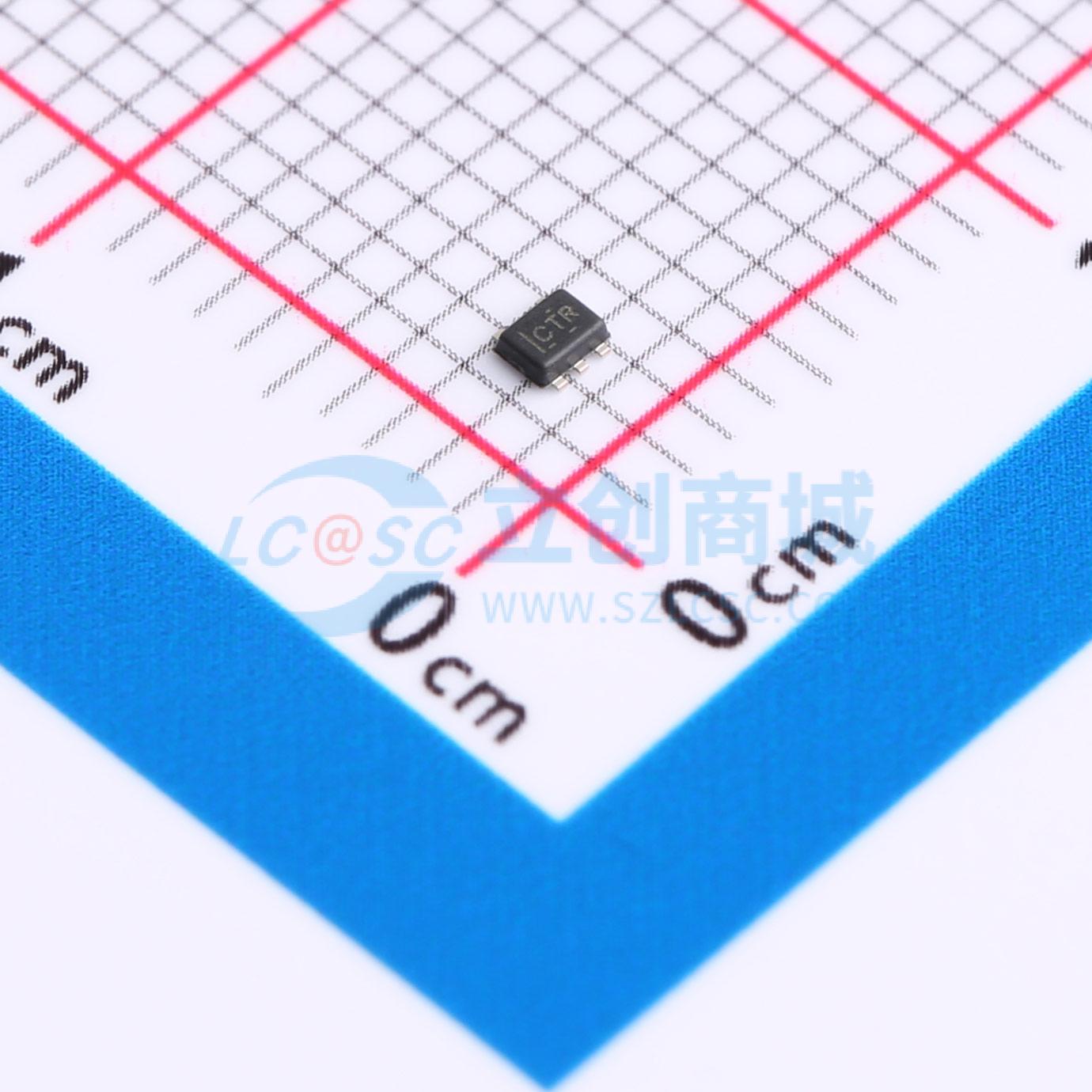

SN74LVC1G06DRLR

这个单反相缓冲器和驱动器设计用于1.65V至5.5V的工作电压。

NanoFree封装技术是IC封装概念上的一个重大突破，它使用裸片作为封装。

SN74LVC1G06器件的输出为开漏输出，可以与其他开漏输出连接以实现低电平有效的线或功能或高电平有效的线与功能。最大灌电流为32mA。

该器件完全适用于使用Ioff的部分断电应用。Ioff电路在器件断电时禁用输出。这抑制了电流回流到器件中，从而防止器件损坏。

• ESD保护超过JESD 22标准
  • 2000-V人体模型 (A114-A)
  • 200-V机械模型 (A115-A)
  • 1000-V带电设备模型 (C101)
• 采用Texas Instruments NanoFree封装
• 支持5-V VCC操作
• 输入和开漏输出可承受高达5.5 V的电压
• 在3.3 V和125℃下最大tp为4.5 ns
• 低功耗，最大ICC为10 μA
• 在3.3 V下开漏器件的输出驱动为±24 mA
• 支持部分掉电模式和反向驱动保护
• 锁存性能超过JESD 78 Class II的100 mA
• 可用于上行或下行转换
• 所有端口具有施密特触发功能

• 音频接收器
• 蓝光播放机和家庭影院
• DVD录像机和播放机
• 台式机或笔记本电脑
• 数字收音机或互联网收音机
• 数码摄像机（DVC）
• 嵌入式PC
• GPS：个人导航设备
• 移动互联网设备
• 网络投影前端
• 便携式媒体播放器
• 专业音频混音器
• 烟雾探测器
• 固态硬盘（SSD）：企业级
• 高清电视（HDTV）
• 平板电脑：企业级
• 音频底座：便携式
• DLP前投影系统
• DVR和DVS
• 数字相框（DPF）
• 数码相机
