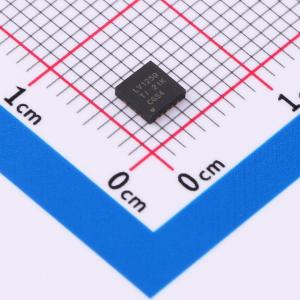

温馨提醒：图片仅供参考，商品以实物为准

SN74LV125AQRGYRQ1

带三态输出的四路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV125A-Q1 具有三态输出的汽车类 4 通道、2V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LV125AQRGYRQ1
商品编号: C2675691
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.1878克(g)

商品参数

商品概述

SN74LV125A-Q1是带三态输出的四路总线缓冲门，适用于2V至5.5V VCC工作条件。该器件配备独立的带三态输出的线路驱动器，当对应的输出使能输入为高电平时，对应输出会被禁用。为确保上电或断电过程中保持高阻抗状态，输出使能端应通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌流能力决定。该器件针对部分掉电应用做了完整规格设计，Ioff电路可禁用输出，避免器件掉电时产生损坏性的回流电流。

商品特性

符合汽车应用要求
工作电压范围为2V~5.5V
在VCC=3.3V、TA=25℃条件下，典型输出地弹电压VOLP小于0.8V
在VCC=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2.3V
支持所有端口的混合模式电压操作
Ioff功能支持部分掉电模式操作

应用领域

汽车电子领域

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~5.5V
	元件数	4
	每个元件位数	-
	通道类型	单向

	属性	参数值
	灌电流(IOL)	16mA
	拉电流(IOH)	16mA
	系列	74LV
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	7.5ns@5V,50pF
	功能特性	掉电隔离；输出使能
