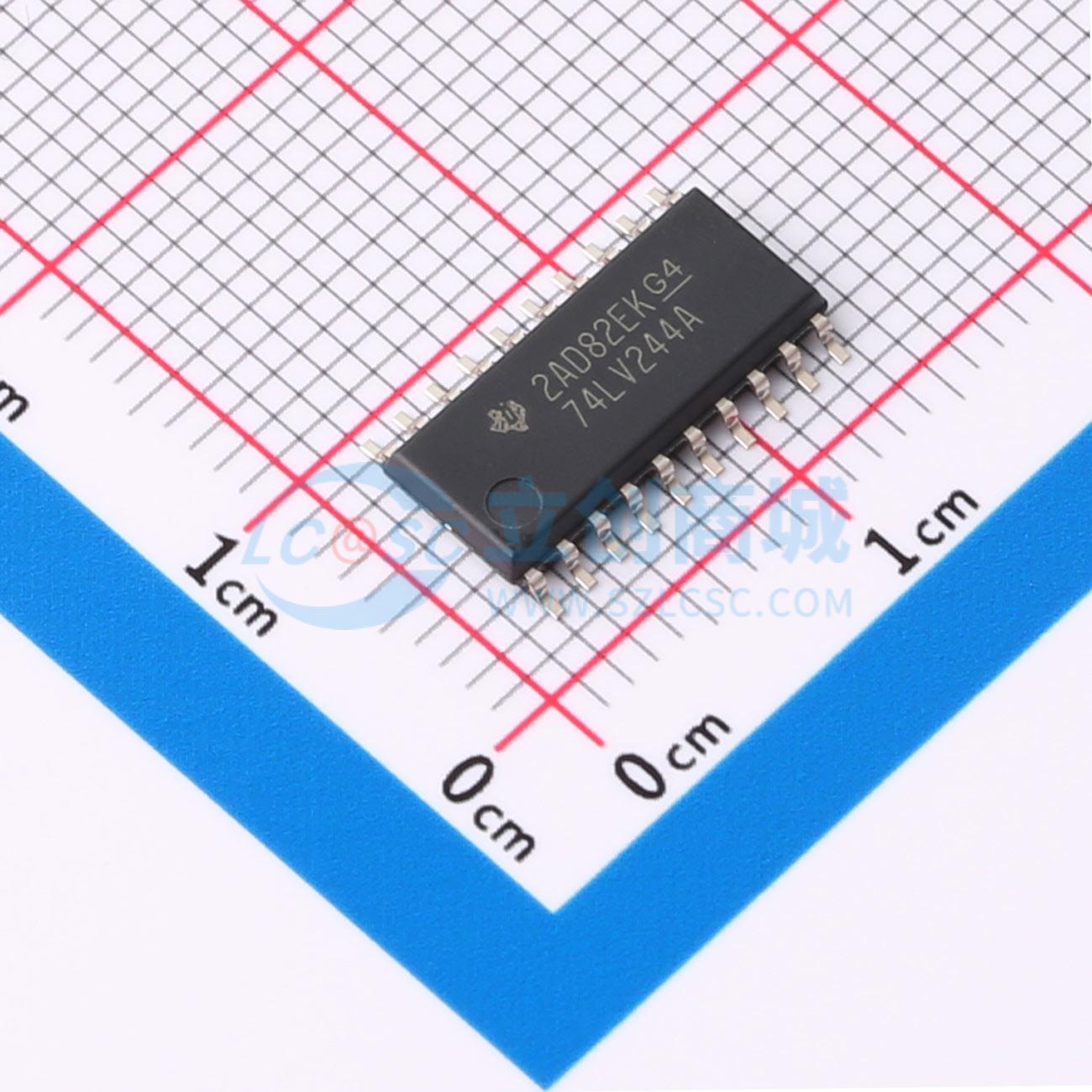

SN74LV244ANSR实物图

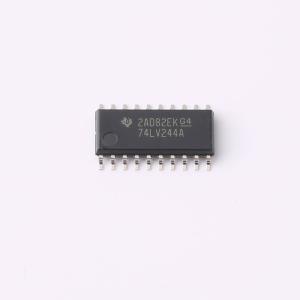

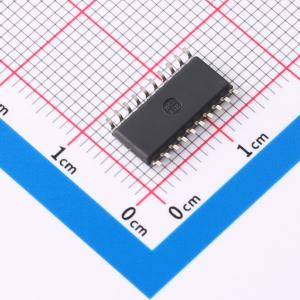

  • SN74LV244ANSR商品缩略图
  • SN74LV244ANSR商品缩略图
  • SN74LV244ANSR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74LV244ANSR

具有三态输出的八路缓冲器和驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SN74LV244A 具有三态输出的 8 通道、2V 至 5.5V 缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74LV244ANSR
商品编号
C2675723
商品封装
SOP-20-208mil​
包装方式
编带
商品毛重
0.466克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压2V~5.5V
元件数2
每个元件位数4
属性参数值
灌电流(IOL)16mA
拉电流(IOH)16mA
系列74LV
工作温度-40℃~+125℃
静态电流(Iq)20uA
传播延迟(tpd)7.5ns@5V,50pF

商品概述

SN74LV244A 八路缓冲器和线路驱动器在 2V 至 5.5VVCC 电压下运行。SN74LV244A 器件专门设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发射器的性能和密度。这些器件配置为两个具有独立输出使能(OE) 输入的 4 位线路驱动器。

商品特性

  • VCC 工作范围为 2V 至 5.5V
  • 5V 时 tpd 最大值为 6.5 ns
  • VOLP（输出接地反弹）典型值小于 0.8V（VCC = 3.3V，TA = 25℃）
  • VOHV（输出 VOH 下冲）典型值大于 2.3V（VCC = 3.3V，TA = 25℃）
  • 支持所有端口上的混合模式电压运行
  • Ioff 支持局部断电模式运行
  • 闩锁性能超过 250mA，符合 JESD 17 规范

应用领域

  • 服务器和网络交换机
  • LED 显示屏
  • 电信基础设施
  • 电机驱动控制板
