温馨提醒：图片仅供参考，商品以实物为准

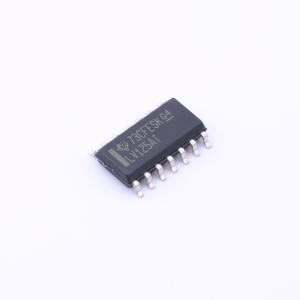

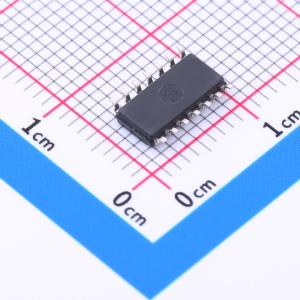

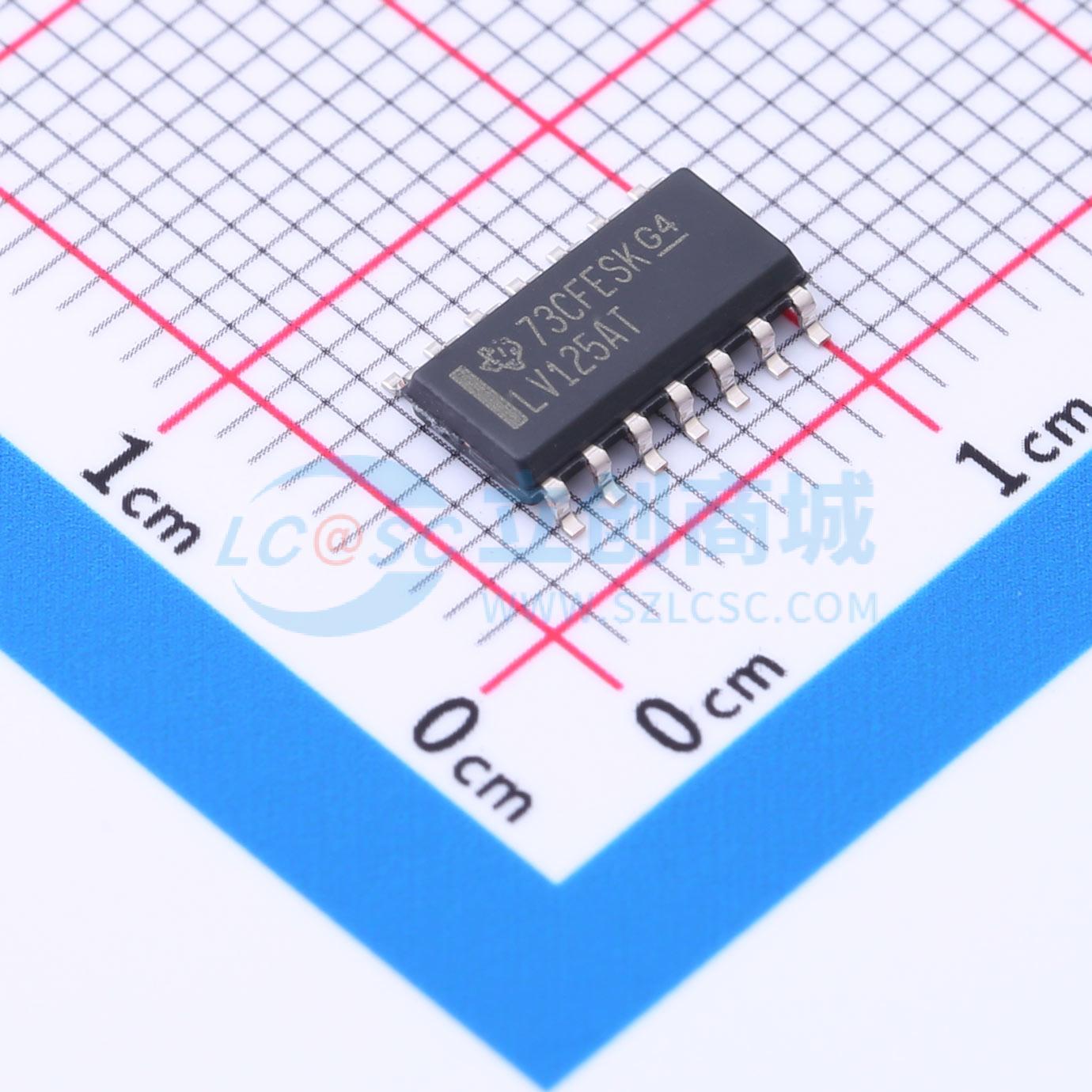

SN74LV125ATDR

三态输出，四路总线缓冲门

描述: SN74LV125AT 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LV125ATDR
商品编号: C2675746
商品封装: SOIC-14
包装方式: 编带
商品毛重: 1.01克(g)

商品参数

商品概述

SN74LV125AT是四路总线缓冲门，该器件带有独立的三态输出线驱动器，当对应的输出使能输入为高电平时，对应输出被禁用。为确保器件在上电或断电过程中保持高阻态，输出使能端应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。该器件针对部分掉电应用做了完整规范，Ioff电路可在器件断电时禁用输出，防止反向电流流过器件造成损坏。

商品特性

输入与TTL电压兼容
VCC工作范围为4.5V~5.5V
5V电压下典型传输延迟tpd为3.8ns
VCC为5V、环境温度TA为25℃时，典型输出接地反弹VOLP小于0.8V
VCC为5V、环境温度TA为25℃时，典型输出VOH下冲VOHV大于2.3V
所有端口均支持混合模式电压操作
Ioff支持部分掉电模式操作
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准要求
ESD防护人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
支持多种封装形式

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	16mA
	拉电流(IOH)	16mA
	系列	74LV
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	5.3ns@5V,50pF
	功能特性	掉电隔离；输出使能
