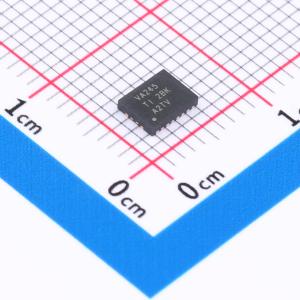

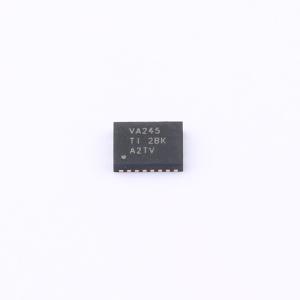

温馨提醒：图片仅供参考，商品以实物为准
SN74ALVC245RGYR
三态输出，八路总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVC245 具有三态输出的八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVC245RGYR
- 商品编号
- C2675763
- 商品封装
- VQFN-20-EP(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.0924克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ALVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 3.4ns@3.3V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SN74ALVC245是一款八总线收发器，适用于1.65V至3.6V VCC的工作环境，用于实现数据总线之间的异步通信。器件可根据方向控制DIR输入的逻辑电平，选择将数据从A总线传输至B总线，或是从B总线传输至A总线；可通过输出使能OE输入禁用器件，实现总线的有效隔离。为保证器件在上电或掉电过程中保持高阻抗状态，输出使能端OE应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌流能力确定。所有未使用的器件输入必须连接至VCC或GND，以保证器件正常工作。
商品特性
- 工作电压范围为1.65V至3.6V
- 在3.3V电压下最大传输延迟tpd为3.4ns
- 在3.3V电压下输出驱动能力为±24mA
- 闭锁性能超过JESD 17标准规定的250mA
应用领域
- 数据总线之间的异步通信传输
