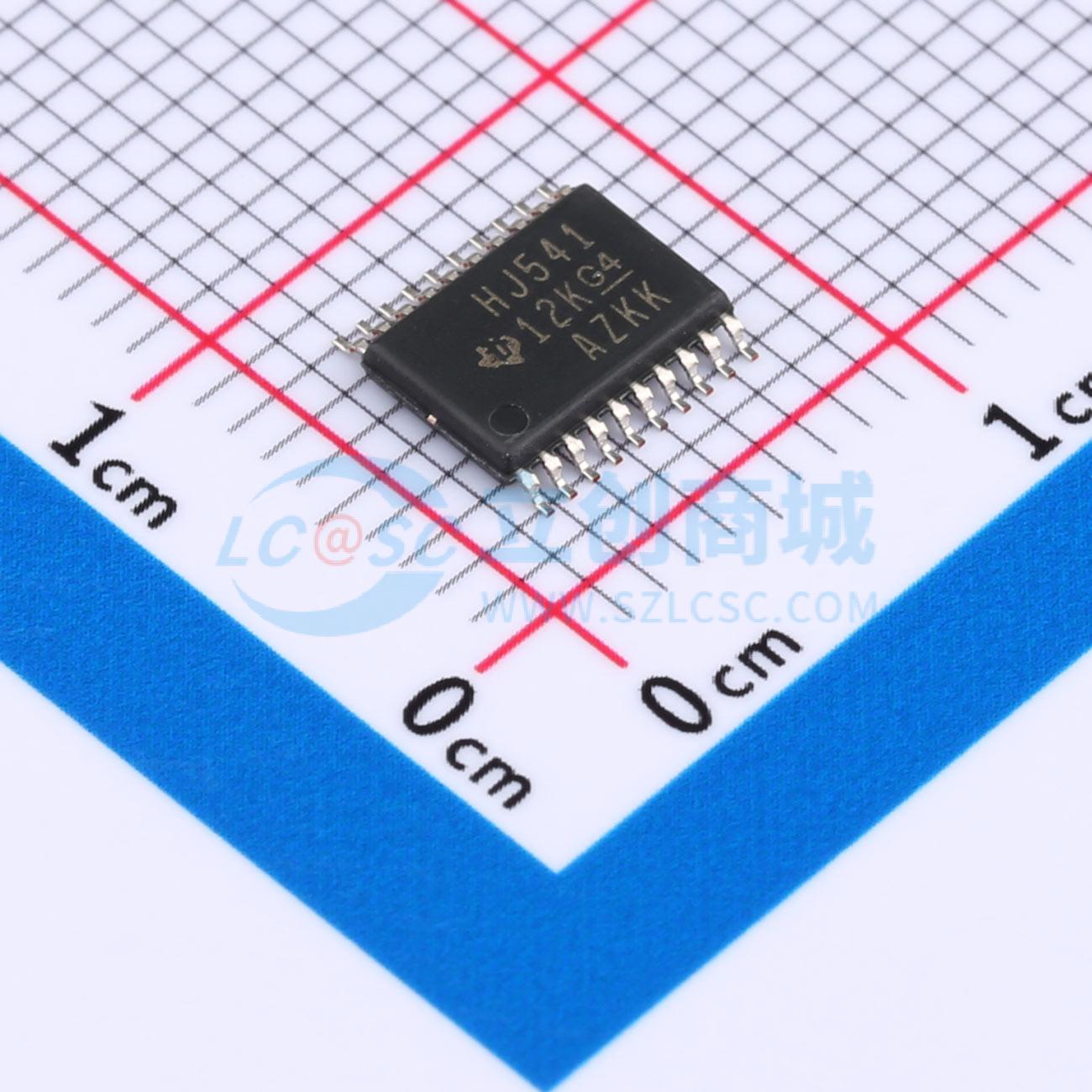

CD74HC541PWR

缓冲输入三态输出总线驱动能力 ’HC540 和 CD74HCT540 是具有三态输出的反相八路缓冲器和线路驱动器，能够驱动 15 个 LSTTL 负载。’HC541 和 ’HCT541 是具有三态输出的同相八路缓冲器和线路驱动器，能够驱动 15 个 LSTTL 负载。输出使能 (OE1) 和 (OE2) 控制三态输出。如果 OE1 或 OE2 为高电平，则输出处于高阻抗状态。对于数据输出，OE1 和 OE2 都必须为低电平。

扇出（在温度范围内） 宽工作温度范围： - 55 °C 至 125 °C 平衡的传播延迟及转换时间与 LSTTL 逻辑 IC 相比，功耗显著降低

HC 类型 – 工作电压为 2V 至 6V 高抗噪性：当 VCC = 5V 时，N1L = 30%，NIH = VCC 的 30%

HCT 类型 – 工作电压为 4.5V 至 5.5V 直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值） – CMOS 输入兼容性，当电压为 VOL、VOH 时，I1 ≤ 1μA

• 缓冲输入三态输出总线驱动能力
• 宽工作温度范围： - 55 °C 至 125 °C
• 平衡的传播延迟及转换时间
• 与 LSTTL 逻辑 IC 相比，功耗显著降低
• HC 类型工作电压为 2V 至 6V
• HC 类型高抗噪性：当 VCC = 5V 时，N1L = 30%，NIH = VCC 的 30%
• HCT 类型工作电压为 4.5V 至 5.5V
• HCT 类型直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值）
• HCT 类型 CMOS 输入兼容性，当电压为 VOL、VOH 时，I1 ≤ 1μA
