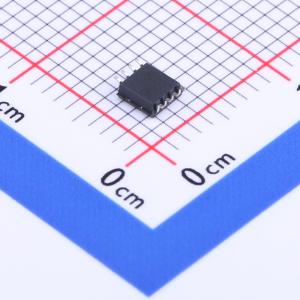

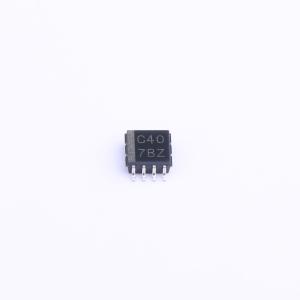

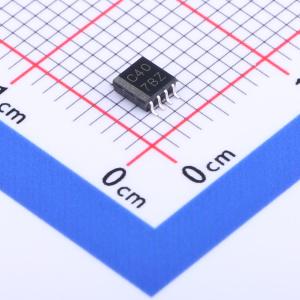

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G240DCTR

带三态输出的双缓冲驱动器

描述: SN74LVC2G240 具有三态输出的 2 通道、1.65V 至 5.5V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G240DCTR
商品编号: C2675797
商品封装: SSOP-8
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

带三态输出的双缓冲驱动器，工作电源电压范围为1.65V~5.5V，内部包含两个带独立输出使能输入的1位缓冲/驱动器；当输出使能为低电平时，数据从A输入传输至Y输出；当输出使能为高电平时，输出处于高阻抗状态；可提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与集成密度；断电时Ioff电路会禁用输出，防止损坏性反向电流流过器件；为保证上电或断电过程中输出保持高阻抗状态，输出使能需通过上拉电阻连接至Vcc，电阻最小值由驱动器的灌流能力决定。

商品特性

可采用NanoFree封装
支持5V电源电压工作
输入可承受最高5.5V电压
在3.3V电源下最大传输延迟tpd为4.6ns
低功耗，最大电源电流Icc为10μA
3.3V电源下输出驱动能力为±24mA
Vcc=3.3V、环境温度25℃时，典型输出接地反弹V_OLP小于0.8V
Vcc=3.3V、环境温度25℃时，典型输出VOH下冲V_OHV大于2V
Ioff特性支持热插入、部分掉电模式与反向驱动保护
可作为电平转换器，将最高5.5V的输入降压转换至Vcc电平
闩锁性能超过100mA，符合JESD 78 II类标准
ESD保护性能符合JESD 22标准，满足人体模型2000V、带电器件模型1000V要求
内置有限的ESD保护，存储与操作时需采取防静电措施避免MOS栅极受损

应用领域

三态存储器地址驱动器
时钟驱动器
面向总线的接收器与发送器
电平降压转换场景
需要热插入、部分掉电工作模式的应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	4.6ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；电平转换
