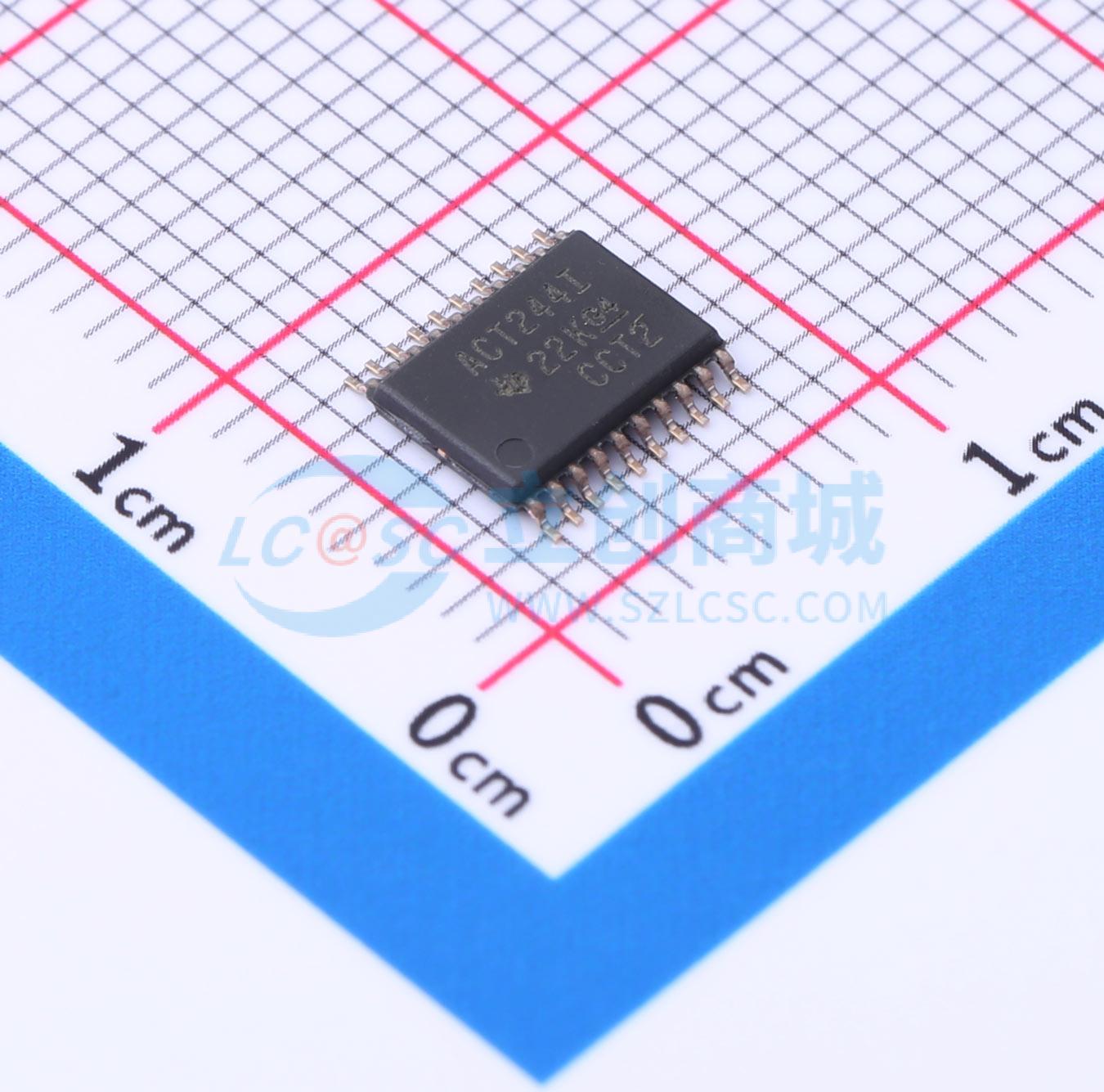

温馨提醒：图片仅供参考，商品以实物为准

SN74ACT244IPWRG4Q1

三态输出，八路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ACT244-Q1 具有 TTL 兼容型 CMOS 输入和三态输出的汽车类 8 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ACT244IPWRG4Q1
商品编号: C2675814
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

SN74ACT244是一款八进制缓冲器驱动器，专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与集成密度。该器件分为两个带独立输出使能输入的4位缓冲器驱动器，当输出使能为低电平时，器件将同相数据从A输入传输到Y输出；当输出使能为高电平时，输出处于高阻抗状态。为了在上电或掉电期间确保高阻抗状态，输出使能需要通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌电流能力决定。

商品特性

符合汽车应用要求
VCC工作范围为4.5V~5.5V
输入可承受最高5.5V的电压
在5V电源条件下最大传输延迟tpd为9ns
输入兼容TTL
最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~VCC+0.5V，输出电压范围-0.5V~VCC+0.5V，输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±50mA，VCC或GND的连续电流±200mA，封装热阻抗θJA为83℃/W，存储温度范围-65℃~150℃
所有未使用的器件输入必须连接到VCC或GND，才能保证器件正常工作

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收器和发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ACT
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	6.5ns@5V,50pF
	功能特性	输出使能
