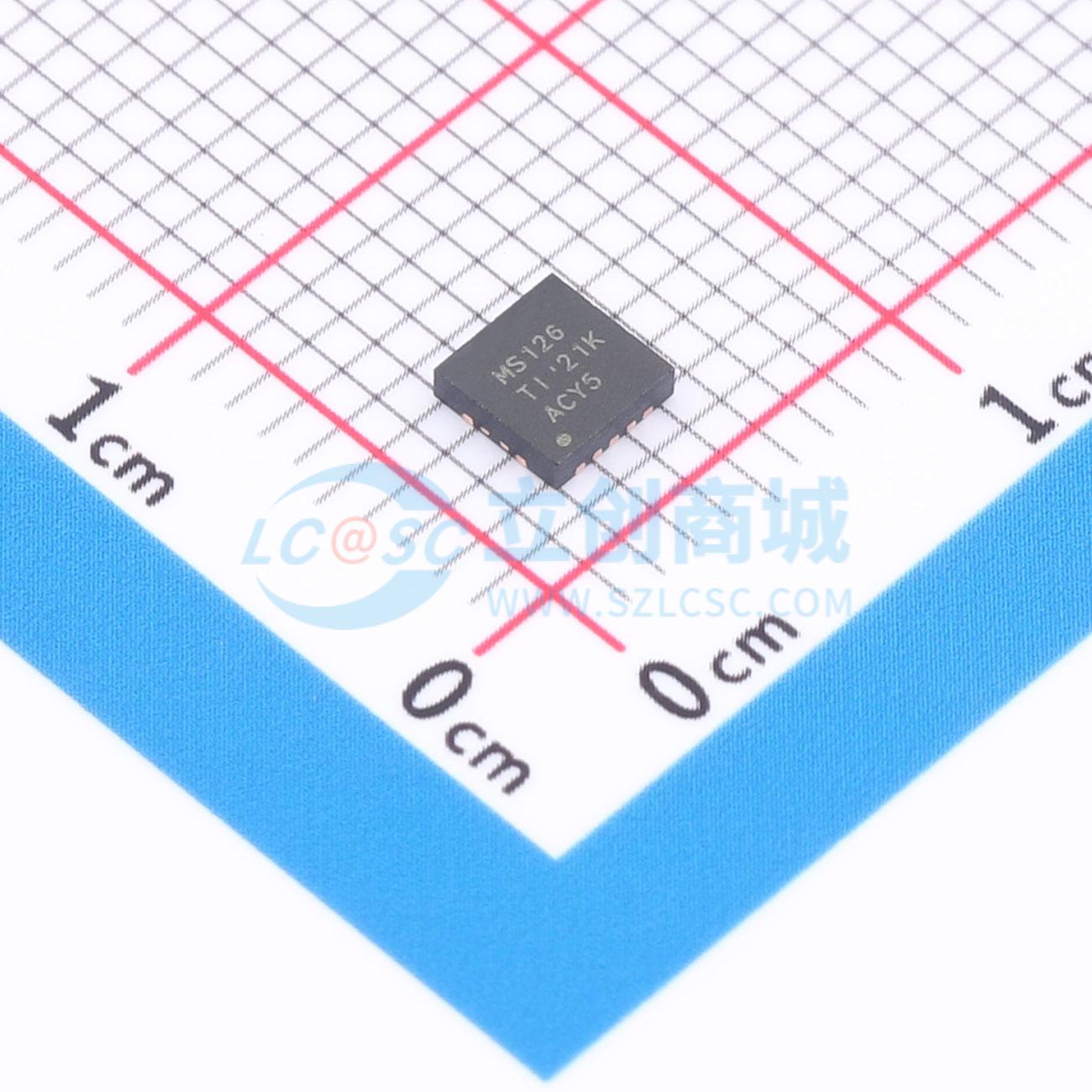

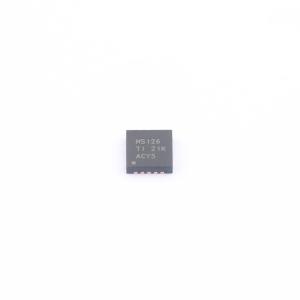

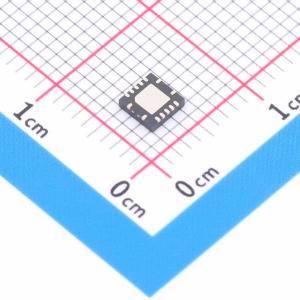

SN74AUC126RGYR

四总线缓冲门，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC126 具有三态输出的 4 通道、0.8V 至 2.7V 高速缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUC126RGYR
商品编号: C2675834
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN74AUC126是四路总线缓冲门，包含四个带三态输出的独立线路驱动器，当关联的输出使能输入为低电平时，对应输出被禁用；为确保上电或掉电期间保持高阻抗状态，输出使能端应通过下拉电阻接地，电阻的最小值由驱动器的拉电流能力决定；器件支持部分掉电应用，Ioff电路可禁用输出，防止器件掉电时产生有害的反向电流；器件设计工作电压范围为0.8V~2.7V Vcc，特别针对1.6V~1.95V Vcc工作设计。

商品特性

针对1.8V工作优化，具备3.6V I/O容差，支持混合模式信号工作
支持部分掉电模式工作
支持低于1V电压工作
1.8V工作条件下，最大传输延迟tpd为2.1ns
低功耗，最大电源电流Icc为10μA
1.8V工作条件下输出驱动能力为±8mA
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22规范
ESD防护等级：人体模型2000V，机器模型200V，充电器件模型1500V
提供RGY封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	0.8V~2.7V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	2.1ns@1.8V,15pF
	功能特性	掉电隔离；输出使能
