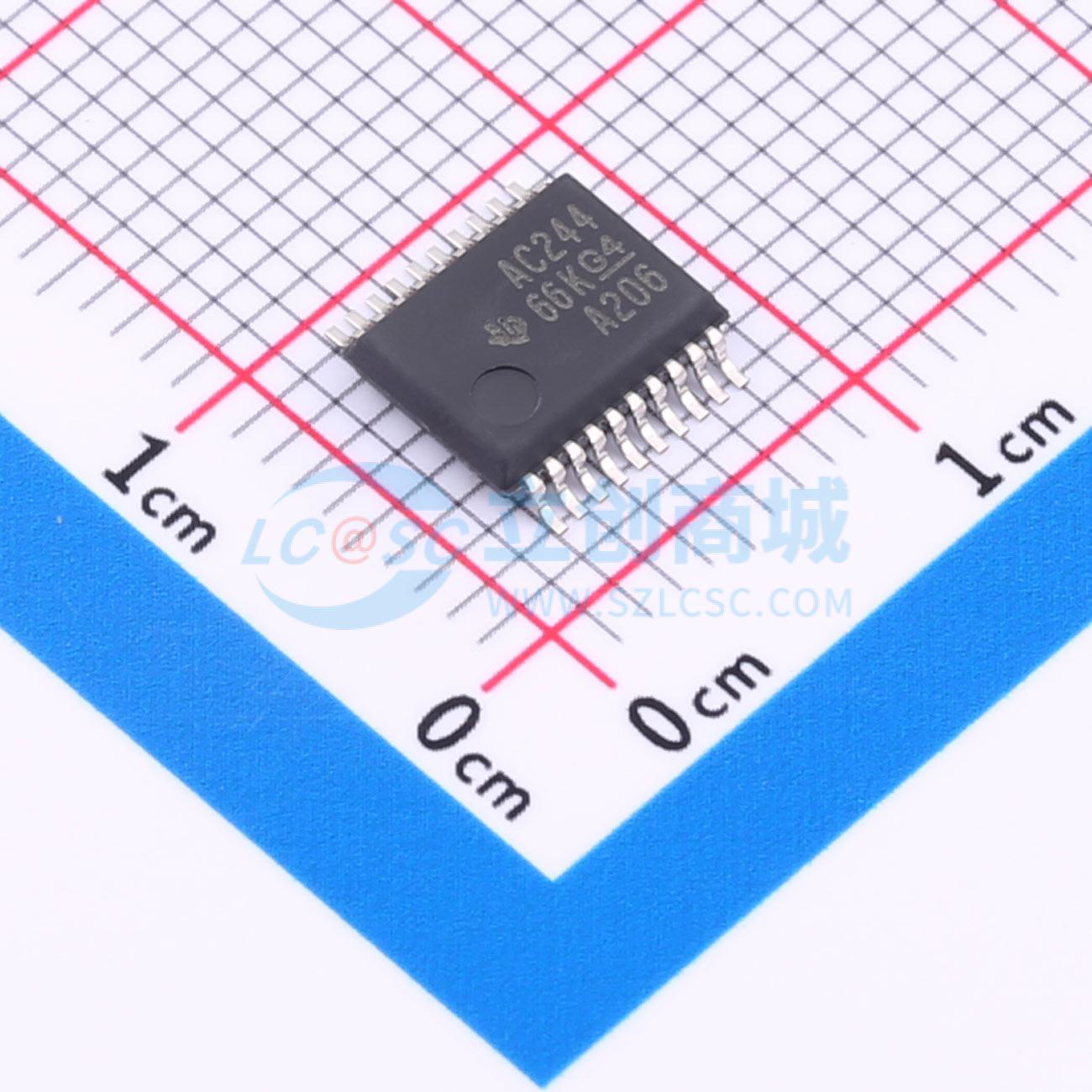

温馨提醒：图片仅供参考，商品以实物为准

SN74AC244DBR

八进制缓冲器/驱动器，带三态输出，2V至6V Vcc工作电压，最大传输延迟7.5ns

描述: SN74AC244 具有三态输出的 8 通道、2V 至 6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AC244DBR
商品编号: C2675838
商品封装: SSOP-20-208mil
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

八进制缓冲器和线路驱动器专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。AC244器件分为两个4位缓冲器/驱动器，各带有独立的输出使能输入端。当输出使能为低电平时，器件将同相数据从A输入端传输至Y输出端；当输出使能为高电平时，输出处于高阻抗状态。为确保通电或断电过程中保持高阻抗状态，输出使能端应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。常见型号包括SN54AC244、SN74AC244，有多种封装形式可选。

商品特性

工作电源电压范围为2V~6V
输入可承受最高6V电压
5V供电条件下最大传输延迟tpd为7.5ns
最大额定电源电压范围为-0.5V~7V
最大额定输入电压范围为-0.5V~VCC+0.5V
最大额定输出电压范围为-0.5V~VCC+0.5V
输入钳位电流范围为±20mA
输出钳位电流范围为±20mA
连续输出电流范围为±50mA
VCC或接地端连续电流范围为±200mA
DB封装热阻抗为70℃/W，DW封装热阻抗为58℃/W，N封装热阻抗为69℃/W，NS封装热阻抗为60℃/W，PW封装热阻抗为83℃/W
存储温度范围为-65℃~150℃
所有未使用的输入端必须接VCC或接地才能保证器件正常工作
超出最大额定值的应力可能造成器件永久性损坏，该参数仅为应力额定值，不保证器件在超出推荐工作条件的场景下可正常工作，长期暴露在最大额定条件下可能影响器件可靠性

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收器
面向总线的发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74AC
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	5ns@5V,50pF
	功能特性	输出使能
