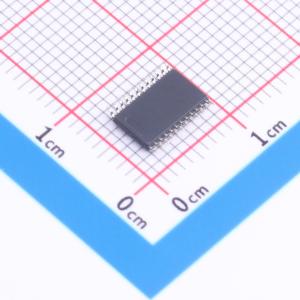

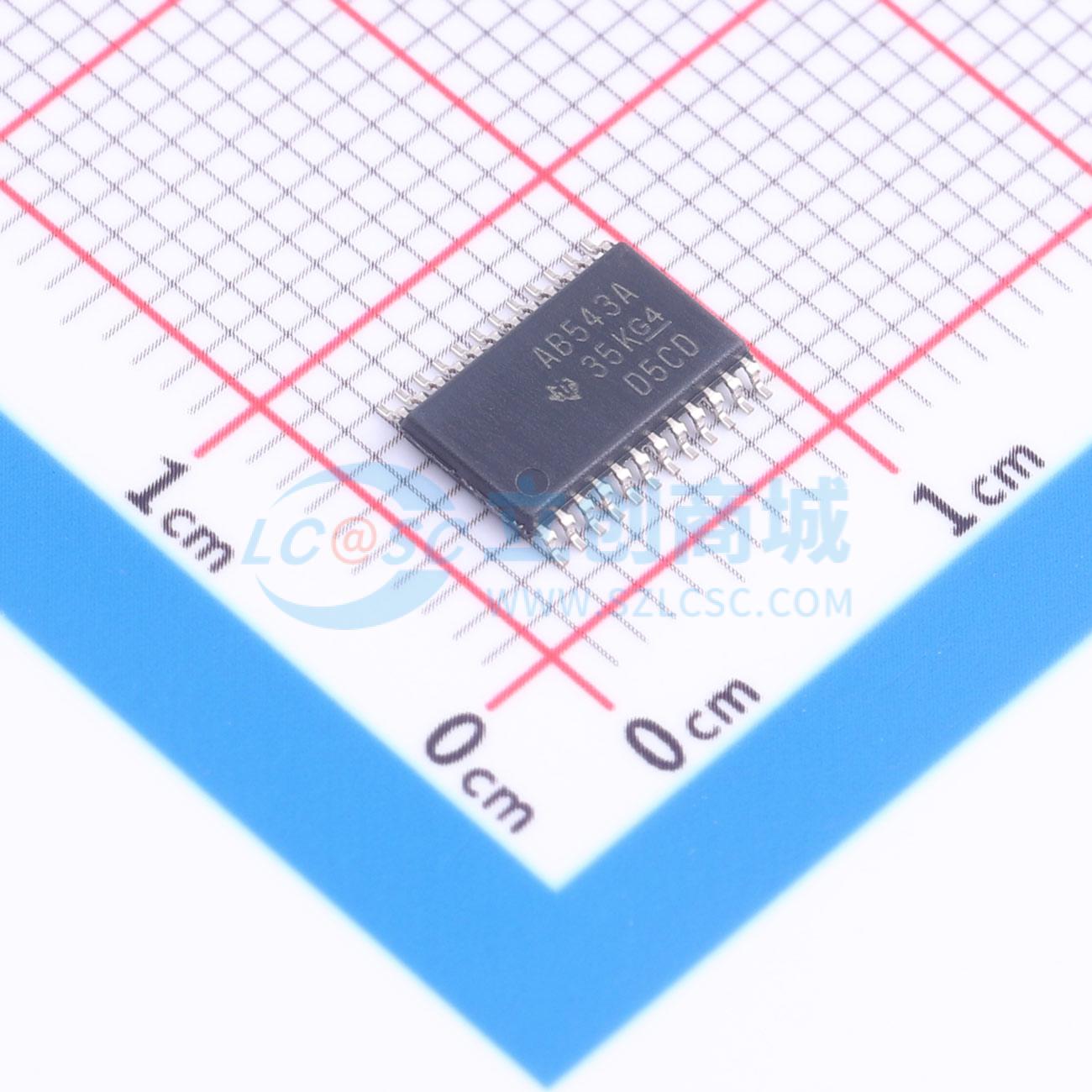

SN74ABT543APWR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT543A 具有三态输出的八路寄存收发器
品牌名称: TI(德州仪器)
商品型号: SN74ABT543APWR
商品编号: C2675850
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.31克(g)

商品参数

商品概述

ABT543A八位收发器包含两组D型锁存器，用于暂存双向流动的数据。每组寄存器都提供独立的锁存使能（LEAB或LEBA）和输出使能（OEAB或OEBA）输入，允许对任意方向的数据流进行独立控制。A到B使能（CEAB）输入必须为低才能从A端口输入数据或从B端口输出数据。如果CEAB为低且LEAB为低，A到B锁存器处于透明模式；LEAB随后的低到高跳变将A锁存器置于存储模式。当CEAB和OEAB均为低时，三态B输出激活，反映A锁存器输出端的数据。从B到A的数据流类似，但需要使用CEBA、LEBA和OEBA输入。为了确保上电或掉电期间的高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。SN74ABT543A的工作温度范围为-40℃ 至 85℃。

商品特性

采用EPIC-IIB™ BiCMOS设计，可显著降低功耗
典型输出接地反弹VOLP在VCC = 5 V、TA = 25℃时小于1 V
高驱动输出（IOH为-32 mA，IOL为64 mA）
提供多种封装选项，包括塑料小 Outline (DW)、收缩小 Outline (DB)、薄收缩小 Outline (PW) 封装、陶瓷芯片载体 (FK)、陶瓷扁平 (W) 封装，以及塑料 (NT) 和陶瓷 (JT) 双列直插封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	-
	传播延迟(tpd)	4.4ns@5V,50pF
	功能特性	输出使能
