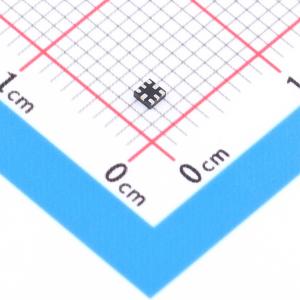

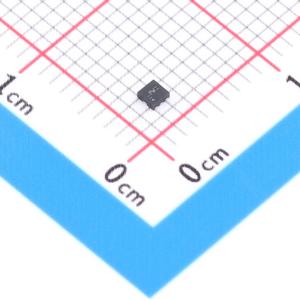

SN74AUP2G126RSER

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP2G126 具有三态输出的 2 通道、0.8V 至 3.6V 低功耗缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUP2G126RSER
商品编号: C2675843
商品封装: UQFN-8(1.5x1.5)
包装方式: 编带
商品毛重: 0.0288克(g)

商品参数

商品概述

SN74AUP2G126是一款带三态输出的低功耗双总线缓冲门，为双总线驱动器/线路驱动器，设计用于0.8V至3.6V工作电压范围；当对应输出使能输入为低电平时，输出被禁用；器件具备输入禁用功能，允许输入浮空；支持部分掉电应用，Ioff电路可在器件掉电时禁用输出，防止损坏器件的反向电流；电源上下电过程中，为保证高阻态，输出使能端需通过下拉电阻接地，电阻最小值由驱动器的拉电流能力决定；若使用外露中心焊盘，仅可将其作为次要接地端连接或保持电气开路；可在整个0.8V至3.6V工作电压范围内保持很低的静态和动态功耗，可延长电池续航，保持出色的信号完整性。

商品特性

可提供NanoStar封装
静态功耗低，最大Icc为0.9μA
动态功耗低，3.3V下典型Cpd为4pF
输入电容低，典型Ci为1.5pF
噪声低，过冲和下冲小于Vcc的10%
具备输入禁用功能，允许浮空输入状态
Ioff支持部分掉电模式操作
输入迟滞允许缓慢输入转换，提升输入开关抗干扰能力
工作电压范围宽，为0.8V~3.6V
针对3.3V工作进行优化
支持3.6V I/O容限，可适配混合模式信号操作
3.3V下最大传输延迟tpd为9.9ns
闩锁性能超过100mA，符合JESD 78 II类标准
静电放电性能符合JESD 22标准，可承受2000V人体模型测试、1000V带电器件模型测试
未使用的输入必须连接至Vcc或GND，以保证器件正常工作

应用领域

电池供电便携式设备
点对点应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	0.8V~3.6V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	系列	74AUP
	工作温度	-40℃~+85℃
	静态电流(Iq)	900nA
	传播延迟(tpd)	3ns@3.3V,5pF
	功能特性	掉电隔离；输出使能
